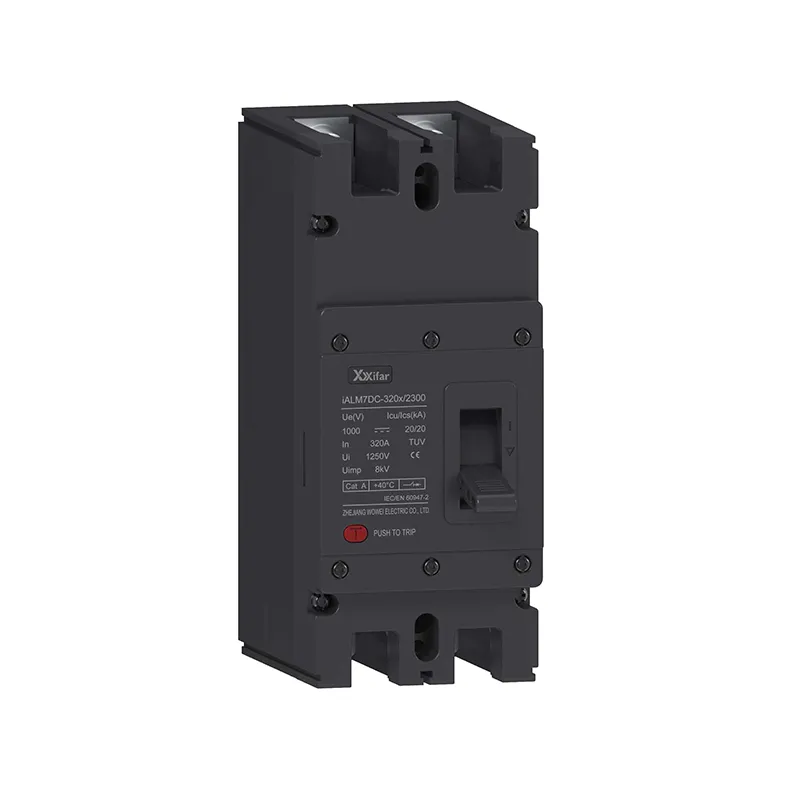

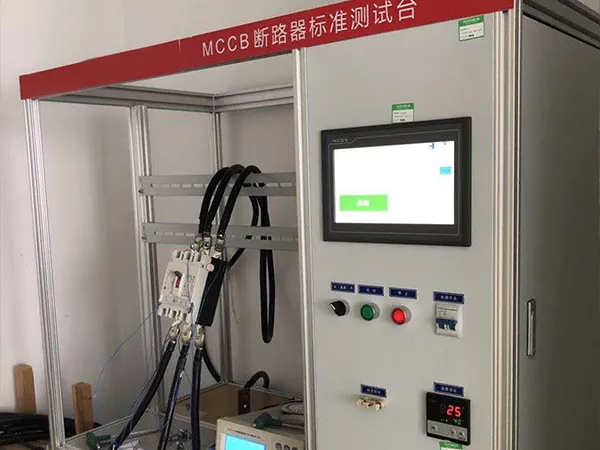

आरसीडी सुरक्षा के साथ 2पी 100ए टीपीएन एमसीसीबी एक 100ए 2 पोल या चार पोल मोल्डेड केस सर्किट ब्रेकर है जिसमें अवशिष्ट वर्तमान डिवाइस है। यह विद्युत उपकरण की सतह के विद्युतीकृत होने पर मिलीसेकंड के भीतर बिजली की आपूर्ति में कटौती करने के लिए कार्यशील धारा के असंतुलन का पता लगा सकता है।
आरसीडी सुरक्षा के साथ 2पी 100ए एमसीसीबी व्यापक रूप से एकल चरण बिजली, जैसे आवासीय और वाणिज्यिक सर्किट, प्रकाश सर्किट और छोटी क्षमता वाली बिजली पर लागू होता है। परंपरागत रूप से, 2p का अर्थ है एक पोल लाइव तार के लिए और दूसरा तटस्थ तार के लिए।

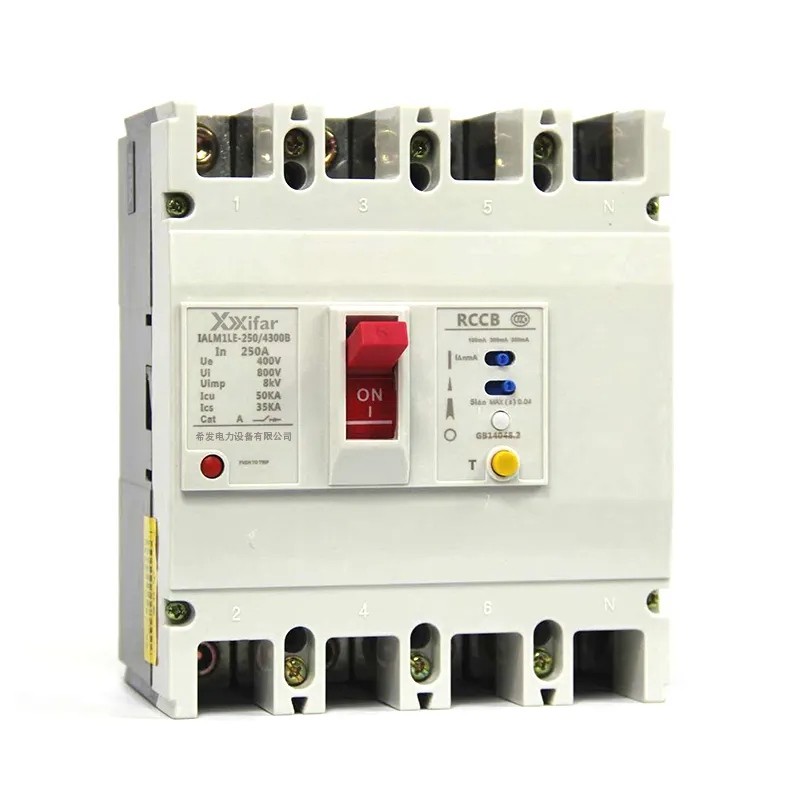

आरसीडी सुरक्षा के साथ टीपीएन एमसीसीबी तीन चरण चार तार प्रणाली पर कार्य करता है। जाहिर है, यह औद्योगिक प्रणाली, फोटोवोल्टिक इन्वर्टर आउटपुट साइड और अन्य भारी लोडिंग के लिए डिज़ाइन किया गया है। 3पी एमसीसीबी के साथ तुलना करें, आरसीडी सुरक्षा वाला टीपीएन एमसीसीबी सुरक्षित कार्य वातावरण प्रदान करने के लिए 3 चरण लाइव लाइन के साथ तटस्थ लाइन को बंद कर सकता है।
|
रेटेड वर्तमान (ए) |
100 ए |
|
रेटेड कार्यशील वोल्टेज यूई (वी) |
400V (तीन चरण), 230V (एकल चरण) |
|
रेटेड इन्सुलेशन वोल्टेज यूआई (वी) |
1000V |
|
सर्विस शॉर्ट सर्किट ब्रेकिंग क्षमता आईसीयू |
35kA/50kA |
|
रिसाव ऑपरेटिंग धारा IΔn |
30mA (व्यक्तिगत सुरक्षा) 100mA (अग्निरोधक) 300mA (सिस्टम सुरक्षा) |
|
कार्रवाई का समय |
≤300ms/≤30ms |
|
अंडर वोल्टेज ऑपरेट वोल्टेज (वी) |
एक चरण के लिए 165 ± 5% |
|
ओवर वोल्टेज ऑपरेट वोल्टेज (V) |
एक चरण के लिए 275 ± 5% |
|
चरण विफलता ऑपरेशन वोल्टेज (वी) |
डिफ़ॉल्ट 120 ± 5% |
| उत्पाद मोड | पोल | आयाम | |||||||
| L | एल1 | एल2 | W | W1 | डब्ल्यू 2 | H | एच 1 | ||
| एम1-63एल | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| एम1-63एम | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| एम1-125एल | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| एम1-125एम | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| एम1-250एल | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| एम1-250एम | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| एम1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| एम1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| एम1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| एम1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| एम1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
Q1: "RCD सुरक्षा के साथ 100A MCCB" का क्या मतलब है?
यह 100A पर रेटेड मोल्डेड केस सर्किट ब्रेकर को संदर्भित करता है जो अवशिष्ट वर्तमान डिवाइस के साथ मानक ओवर करंट और शॉर्ट सर्किट सुरक्षा को जोड़ता है। सरल शब्दों में, यह शॉर्ट सर्किट, ओवरलोड और अर्थ लीकेज दोषों से बचाता है।
Q2: आरसीडी सुरक्षा के साथ एमसीसीबी में 2पी और टीपीएन के बीच क्या अंतर है?
2पी एमसीसीबी को एकल चरण प्रणालियों के लिए डिज़ाइन किया गया है, जहां यह चरण और तटस्थ स्विच करता है।
टीपीएन का उपयोग तीन चरण चार तार प्रणालियों में किया जाता है, जहां सभी तीन चरणों और तटस्थ को अलग किया जा सकता है। चुनाव विद्युत वितरण प्रणाली के प्रकार पर निर्भर करता है।
Q3: 100A MCCB में RCD सुरक्षा होने का क्या लाभ है?
आरसीडी फ़ंक्शन पृथ्वी पर लीकेज करंट का पता लगाता है और मिलीसेकंड के भीतर सर्किट को डिस्कनेक्ट कर देता है। यह बिजली के झटके के खिलाफ अतिरिक्त सुरक्षा प्रदान करता है और इन्सुलेशन विफलता या जमीन की खराबी के कारण होने वाली बिजली की आग के जोखिम को कम करता है।
