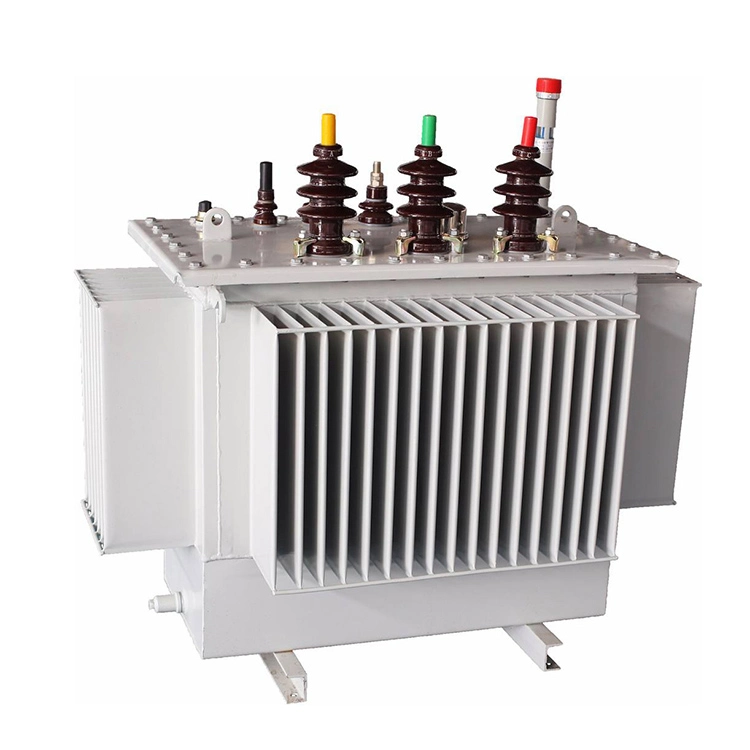

160kva तेल से भरा कम हानि वाला विद्युत ट्रांसफार्मर

कम हानि वाले तेल डूबे पावर ट्रांसफार्मर की कार्यात्मक विशेषताएं:

1. कम शोर स्तर: 160kva तेल से भरा कम नुकसान वाला विद्युत ट्रांसफार्मर एक कॉम्पैक्ट डिजाइन पेश करता है और परिचालन शोर को प्रभावी ढंग से कम करने के लिए नई सामग्रियों और उन्नत विनिर्माण प्रक्रियाओं को नियोजित करता है। इसे बिना संरक्षक के डिज़ाइन किया गया है, जिसके परिणामस्वरूप समान वर्ग की पारंपरिक इकाइयों की तुलना में कुल ऊंचाई कम हो जाती है।

2. उन्नत वैक्यूम भरने की प्रक्रिया: सीलिंग प्रक्रिया के दौरान, ट्रांसफार्मर टैंक के अंदर नमी को पूरी तरह से खत्म करने के लिए एक वैक्यूम तेल भरने की तकनीक लागू की जाती है। एक बार सील करने के बाद, आंतरिक घटक हवा के संपर्क में नहीं आते हैं। यह प्रभावी रूप से ऑक्सीजन और नमी को इकाई में प्रवेश करने से रोकता है, जो अन्यथा इन्सुलेशन प्रदर्शन में गिरावट का कारण बनेगा, जिसमें इन्सुलेशन सामग्री और ढांकता हुआ तेल की उम्र बढ़ना शामिल है।

3. विस्तारित और विश्वसनीय सेवा जीवन: पूरी तरह से सील किए गए 160kva तेल से भरे कम नुकसान वाले विद्युत ट्रांसफार्मर के टैंक कवर और टैंक फ्लैंज को बोल्ट या वेल्डेड संरचना का उपयोग करके जोड़ा जाता है। यह डिज़ाइन इंसुलेटिंग तेल को हवा के संपर्क से पूरी तरह से अलग कर देता है, जो इन्सुलेशन को नमी को अवशोषित करने से रोकता है। परिणामस्वरूप, इन्सुलेशन उम्र बढ़ने की दर बहुत कम हो जाती है, जिससे 160kva तेल से भरे कम नुकसान वाले विद्युत ट्रांसफार्मर का परिचालन जीवनकाल काफी बढ़ जाता है।

4. कॉम्पैक्ट आकार और सौंदर्य उपस्थिति: 160kva तेल से भरा कम नुकसान वाला विद्युत ट्रांसफार्मर टैंक नालीदार फिन प्रकार के कूलिंग पैनल का उपयोग करता है। ये पैनल अपने लोचदार विस्तार और संकुचन के माध्यम से तापमान में उतार-चढ़ाव के कारण होने वाले तेल की मात्रा में बदलाव को समायोजित करते हैं। नालीदार टैंक डिज़ाइन देखने में आकर्षक, कॉम्पैक्ट आकार प्रदान करता है और इसके लिए छोटे इंस्टॉलेशन फ़ुटप्रिंट की आवश्यकता होती है।

तकनीकी विशिष्टता:

तेल में डूबे ट्रांसफार्मर के दैनिक रखरखाव के लिए मुख्य बिंदु

1. तेल स्तर निरीक्षण और रखरखाव

उ. तेल का स्तर तेल स्तर गेज स्केल के एक चौथाई और तीन चौथाई के बीच बनाए रखा जाएगा। तेल का स्तर बहुत कम होने से अपर्याप्त इन्सुलेशन या अधिक गर्मी हो सकती है। बहुत अधिक तेल का स्तर असामान्य तेल दबाव का कारण बन सकता है।

बी. निरीक्षण विधि में पारदर्शी तेल स्तर गेज या चुंबकीय तेल स्तर गेज के माध्यम से तेल स्तर का निरीक्षण करना शामिल है। 160kva तेल से भरे कम नुकसान वाले विद्युत ट्रांसफार्मर का निरीक्षण बिजली आउटेज और स्थिर तेल तापमान के साथ किया जाना चाहिए। सर्दियों के दौरान तेल का स्तर पांच से दस प्रतिशत तक गिर सकता है।

2. तेल गुणवत्ता परीक्षण और प्रतिस्थापन

उ. परीक्षण के लिए नमूना प्रति वर्ष कम से कम एक बार आयोजित किया जाएगा। परीक्षण ब्रेकडाउन वोल्टेज को मापेगा जो कम से कम 35 किलोवोल्ट होना चाहिए, नमी की मात्रा जो 20 भाग प्रति मिलियन से अधिक नहीं होनी चाहिए, और एसिड मान जो 0.1 मिलीग्राम KOH प्रति ग्राम से अधिक नहीं होना चाहिए। यदि ये मान निर्दिष्ट सीमा से अधिक हैं, तो तेल को फ़िल्टर किया जाना चाहिए या प्रतिस्थापित किया जाना चाहिए।

बी. तेल प्रतिस्थापन चक्र आम तौर पर आठ से दस साल का होता है, जो विशिष्ट ऑपरेटिंग वातावरण के आधार पर समायोजन के अधीन होता है।

3. तापमान की निगरानी

उ. शीर्ष तेल का तापमान प्राकृतिक शीतलन के लिए 85 डिग्री सेल्सियस या मजबूर शीतलन के लिए 95 डिग्री सेल्सियस से अधिक नहीं होना चाहिए। तापमान वृद्धि की सीमा 55 केल्विन है।

बी. उचित वेंटिलेशन सुनिश्चित करने के लिए रेडिएटर की सतह पर धूल और मलबे को नियमित रूप से साफ किया जाना चाहिए।
