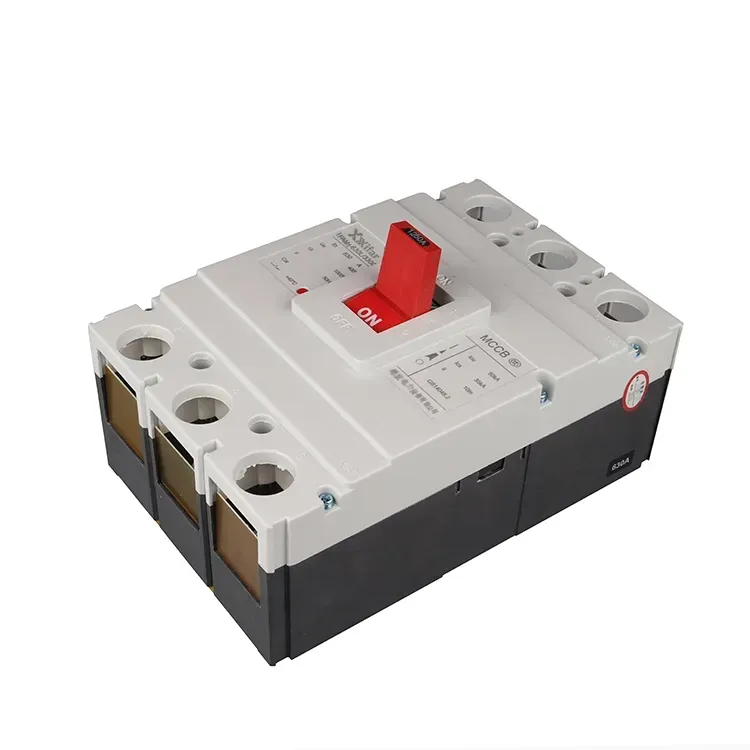

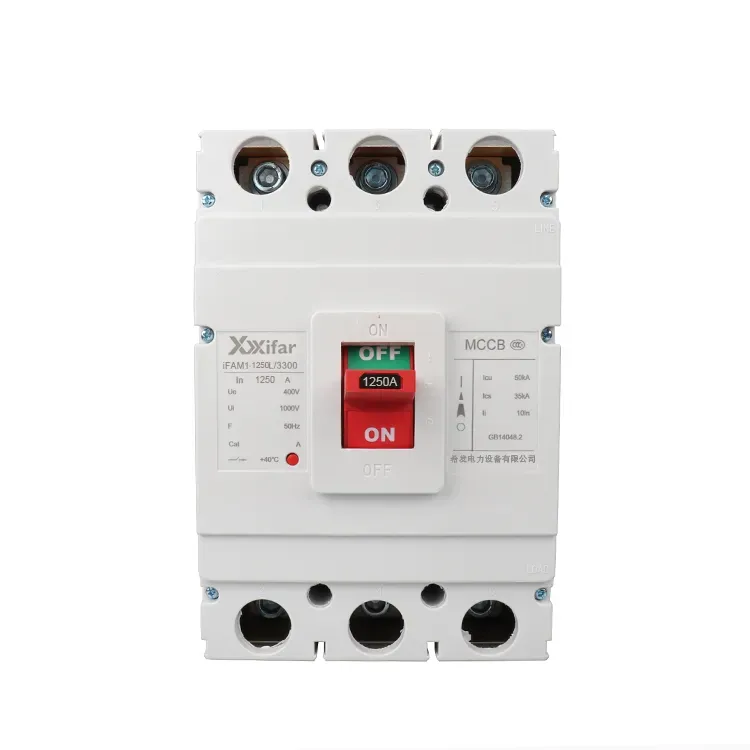

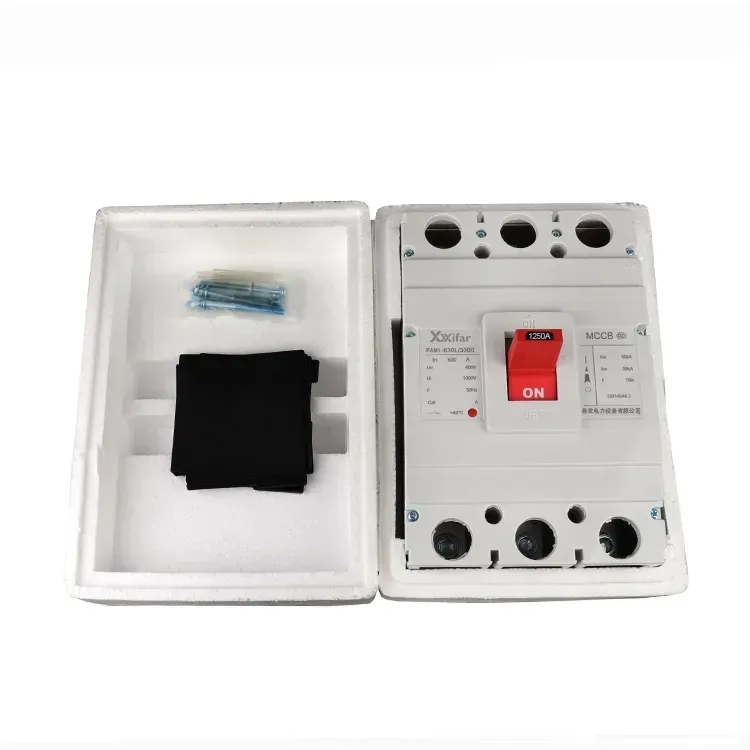

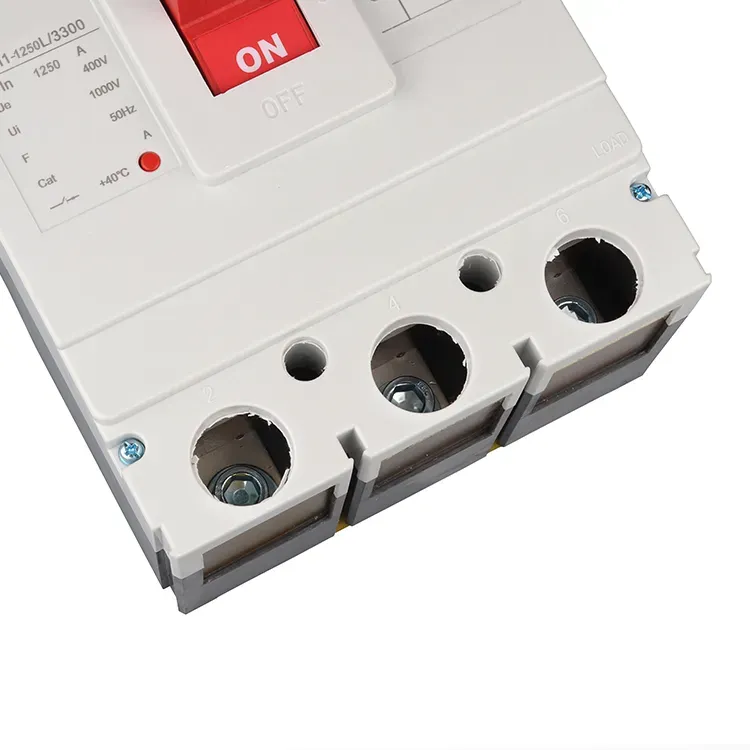

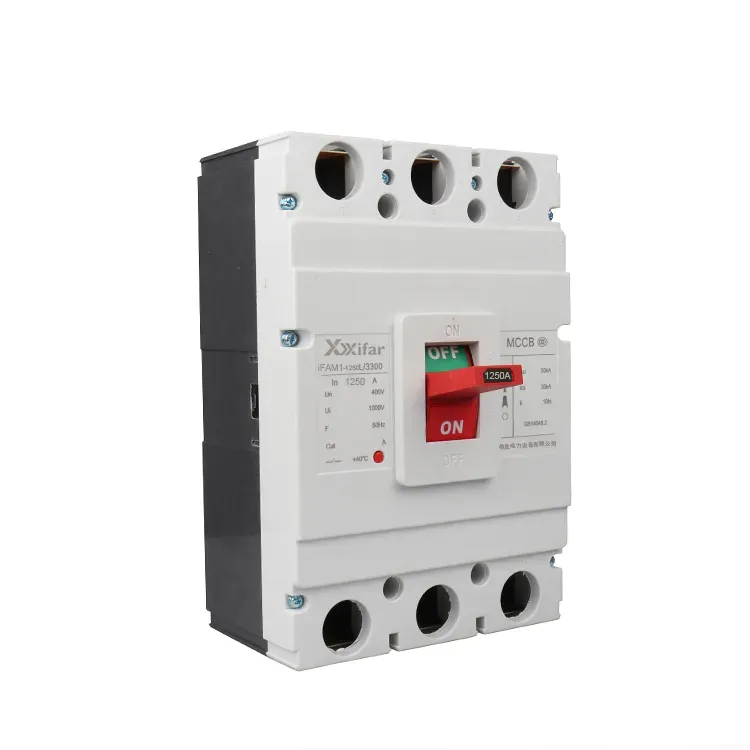

1250 एम्प 3 पोल 600v एमसीसीबी सर्किट ब्रेकर

1250 amp 3 पोल 600v mccb सर्किट ब्रेकर में मुख्य रूप से तीन बुनियादी भाग होते हैं, जो संपर्क प्रणाली, आर्क बुझाने की प्रणाली और ट्रिप इकाइयाँ हैं। ये ट्रिप इकाइयाँ विभिन्न सुरक्षा कार्य प्रदान करती हैं, जिनमें ओवर करंट सुरक्षा, अंडर वोल्टेज सुरक्षा, थर्मल सुरक्षा और शंट ट्रिपिंग शामिल हैं। एक 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर या तो मैन्युअल रूप से या मोटर चालित ड्राइवर द्वारा बंद किया जाता है। एक बार जब संपर्क बंद हो जाते हैं, तो उन्हें यात्रा मुक्त तंत्र द्वारा स्थिति में रखा जाता है। जब कोई खराबी होती है, तो संबंधित ट्रिप इकाई तंत्र को सक्रिय करती है, कुंडी खोलती है और 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर को स्वचालित रूप से ट्रिप करने के लिए प्रेरित करती है, जिससे सर्किट की सुरक्षा होती है।

1. शंट ट्रिप यूनिट

शंट ट्रिप का उपयोग रिमोट कंट्रोल ऑपरेशन के लिए किया जाता है। यह सर्किट को दूर से 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर के माध्यम से खोलने की अनुमति देता है।

2. ओवर करंट ट्रिप यूनिट

यह इकाई शॉर्ट सर्किट और ओवर करंट से सुरक्षा प्रदान करती है। जब करंट पूर्व निर्धारित मूल्य से अधिक हो जाता है, तो ट्रिप यूनिट द्वारा उत्पन्न विद्युत चुम्बकीय बल कुंडी को छोड़ देता है। फिर गतिशील संपर्क स्प्रिंग बल के तहत तेजी से अलग हो जाता है, जिससे सर्किट बाधित हो जाता है।

3. अंडर वोल्टेज ट्रिप यूनिट

यह इकाई वोल्टेज हानि से सुरक्षा प्रदान करती है। इसका कॉइल सीधे बिजली आपूर्ति से जुड़ा हुआ है और सामान्य परिस्थितियों में सक्रिय रहता है, जो 1250 amp 3 पोल 600v एमसीसीबी सर्किट ब्रेकर को बंद रहने की अनुमति देता है। जब आपूर्ति खो जाती है या वोल्टेज काफी कम हो जाता है, तो चुंबकीय बल कमजोर हो जाता है और स्प्रिंग बल से कम हो जाता है। फिर स्प्रिंग गतिशील कोर को चलाता है, कुंडी खोलता है और 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर को ट्रिप कर देता है।

4. थर्मल ट्रिप यूनिट

जब 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर के माध्यम से एक ओवरलोड करंट प्रवाहित होता है, तो थर्मल ट्रिप यूनिट के अंदर बायमेटल स्ट्रिप करंट के कारण गर्म हो जाती है। क्योंकि दोनों धातुओं में विस्तार के अलग-अलग गुणांक होते हैं, गर्म होने पर वे अलग-अलग दर पर झुकते हैं। यह विकृति ट्रिपिंग तंत्र को धक्का देती है, जिससे 1250 amp 3 पोल एमसीसीबी मोल्डेड केस सर्किट ब्रेकर खुल जाता है और सर्किट बाधित हो जाता है।

1250 amp 3 पोल 600v एमसीसीबी सर्किट ब्रेकर पैरामीटर:

उत्पाद का परीक्षण करना

गोदाम

उत्पादन

प्रमाणपत्र
