पोल माउंटेड वितरण ट्रांसफार्मर 200kva

पोल माउंटेड वितरण ट्रांसफार्मर 200kva मजबूत क्षमता, अनुकूलनशीलता और स्थिर प्रदर्शन के साथ वानजाउ Xifa इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेड द्वारा विकसित एक अत्यधिक कुशल समाधान है। उनके आवेदन का दायरा काफी व्यापक है, जो उद्योगों, व्यवसायों और आवासीय क्षेत्रों में मध्यम आकार की बिजली मांगों के लिए उपयुक्त है। ट्रांसफार्मर का पूरी तरह से सीलबंद डिज़ाइन ऊर्जा बचा सकता है, प्रदूषण कम कर सकता है और कम शोर संचालन सुनिश्चित कर सकता है। डिज़ाइन पोल माउंटेड वितरण ट्रांसफार्मर 200kva को हवा से अलग करता है, तेल और इन्सुलेशन सामग्री की गिरावट को रोकता है, विश्वसनीयता बढ़ाता है और रखरखाव आवश्यकताओं को कम करता है।

जांच भेजें

उत्पाद वर्णन

यह पोल माउंटेड वितरण ट्रांसफार्मर 200kva मुख्य रूप से तीन चरण डिज़ाइन को अपनाता है। पारंपरिक रेटेड वोल्टेज संयोजनों में 10/0.4kV, 11/0.4kV, 11/0.433kV, 22/0.433kV, 33/0.4kV आदि शामिल हैं, जो विभिन्न क्षेत्रीय पावर ग्रिडों के लिए उपयुक्त विभिन्न विकल्पों को कवर करते हैं। उपकरण मानक रूप से ±5% या ±2×2.5% की वोल्टेज विनियमन सीमा के साथ, बिना किसी उत्तेजित वोल्टेज विनियमन से सुसज्जित है। कनेक्शन समूह को Dyn11 या Yyn0 के रूप में चुना जा सकता है।

50 हर्ट्ज स्थितियों के तहत, 10kV उच्च वोल्टेज पक्ष पर रेटेड करंट लगभग 11.55A है, 11kV उच्च वोल्टेज पक्ष पर यह लगभग 10.50A है, और 0.4kV निम्न वोल्टेज पक्ष पर रेटेड वर्तमान लगभग 288.68A है। पारंपरिक शॉर्ट सर्किट प्रतिबाधा 4% है। साथ ही, इसे वोल्टेज, कनेक्शन समूह आदि के लिए उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। ऊर्जा दक्षता को सामान्य हानि, कम हानि और अनाकार मिश्र धातु श्रृंखला उत्पादों से चुना जा सकता है।

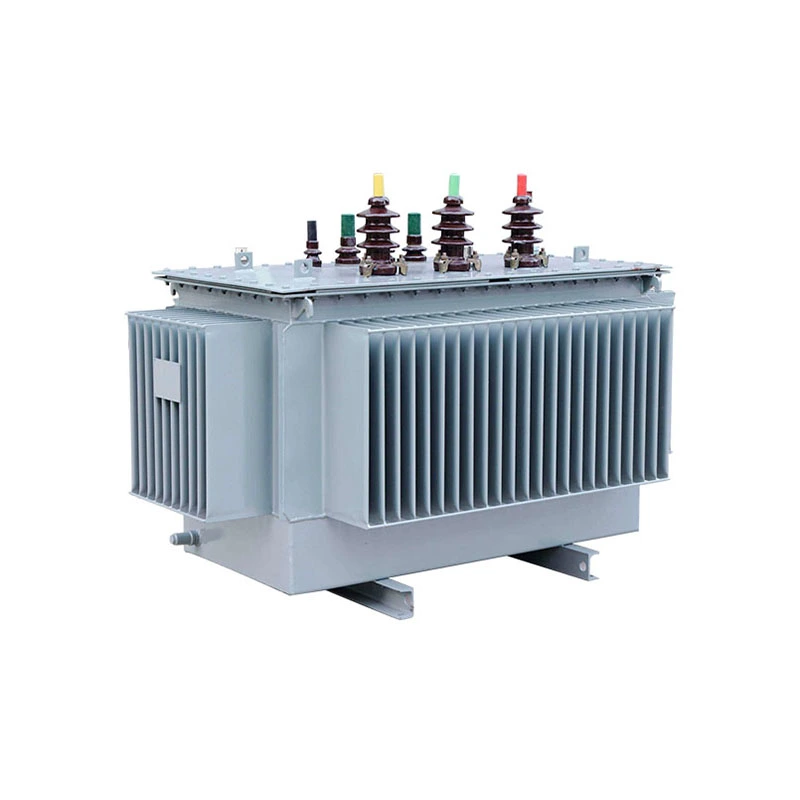

Pole Mounted Distribution Transformer 200kva

तकनीकी मापदण्ड:

प्रोडक्ट का नाम:	पोल माउंटेड वितरण ट्रांसफार्मर 200kva
नाममात्र क्षमता:	200 के.वी.ए
इनपुट:	10 / 11 /22 /33kv
आउटपुट:	0.4kv
वेक्टर समूह:	Dyn11 या Yyn0
टैपिंग रेंज:	±5% या ±2×2.5%
ओपन सर्किट हानियाँ:	≤500 डब्ल्यू
भार हानि:	≤2700W
ठंडा करने की विधि:	ओनान

लाभ:

क्या पोल माउंटेड वितरण ट्रांसफार्मर 200kva और पैड माउंटेड प्रकार के बीच कोई अंतर है?

1. पोल पर लगा 200kva वितरण ट्रांसफार्मर जमीन से एक निश्चित ऊंचाई पर उपयोगिता पोल पर लगाया गया है। यह मूल्यवान भूमि संसाधनों पर कब्जा नहीं करता है और जमीनी स्थान पर इसका बहुत कम प्रभाव पड़ता है। पैड माउंटेड ट्रांसफार्मर को कंक्रीट बेस पर रखा जाता है, जिसके लिए एक निश्चित क्षेत्र की आवश्यकता होती है।

2.क्योंकि यह हवा में लटका हुआ है, लोगों और जानवरों के इसके संपर्क में आने की संभावना कम है, जिससे यह अपेक्षाकृत सुरक्षित हो जाता है। हालाँकि, फिर भी, वहाँ से गुजरते समय ज़्यादा घबराने की ज़रूरत नहीं है। सामान्य दूरी बनाए रखना ही पर्याप्त है। पैड माउंटेड ट्रांसफार्मर अपेक्षाकृत गुप्त तरीके से स्थापित किया गया है।

3. प्रत्येक एकल ट्रांसफार्मर की एक सीमित बिजली आपूर्ति सीमा होती है, जो आमतौर पर 5 केवीए से 167 केवीए तक होती है। इसका उपयोग मुख्य रूप से एक ही लाइन पर कम संख्या में उपयोगकर्ताओं को बिजली की आपूर्ति करने के लिए किया जाता है। हालाँकि, पैड माउंटेड ट्रांसफार्मर की क्षमता अपेक्षाकृत बड़ी होती है, जो 75 केवीए से 3000 केवीए तक होती है।

4.भूमिगत दबे उपकरणों की तुलना में, इस ओवरहेड इंस्टॉलेशन विधि में सामग्री लागत और निर्माण कठिनाई कम है। यह एक बहुत ही किफायती और व्यावहारिक बिजली आपूर्ति समाधान है।
