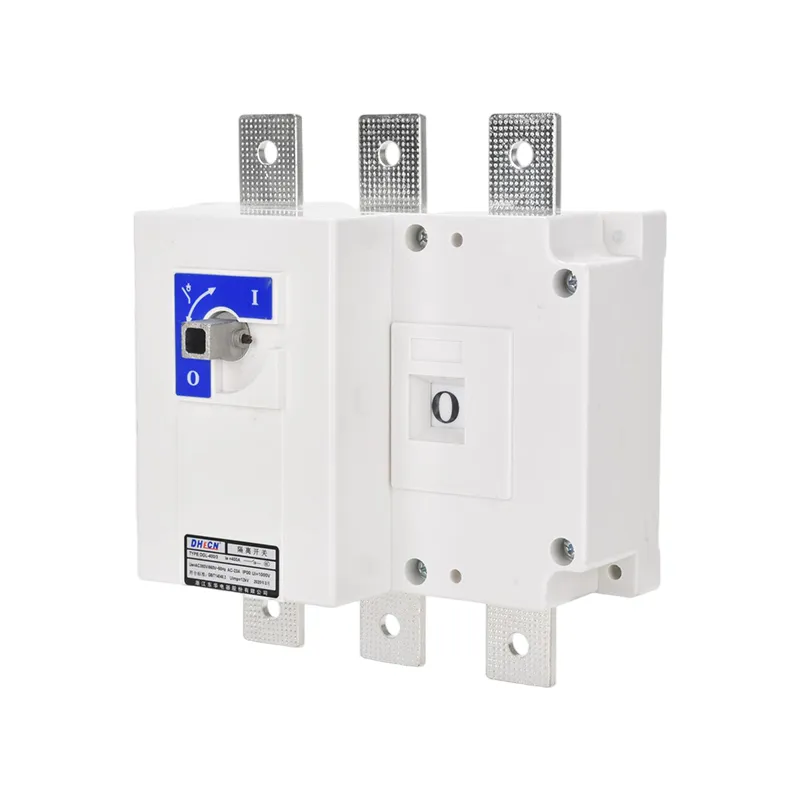

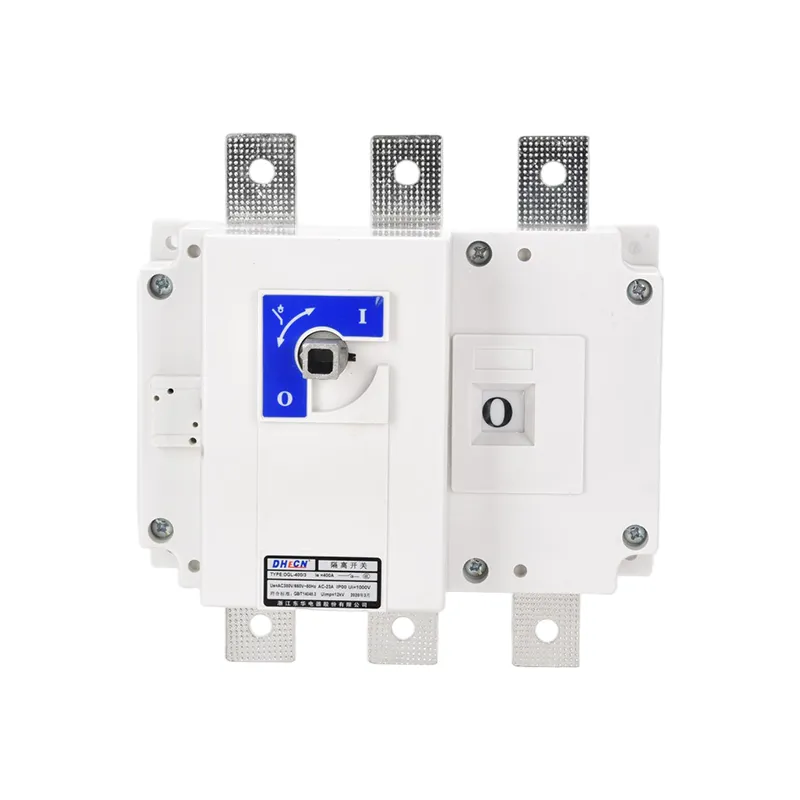

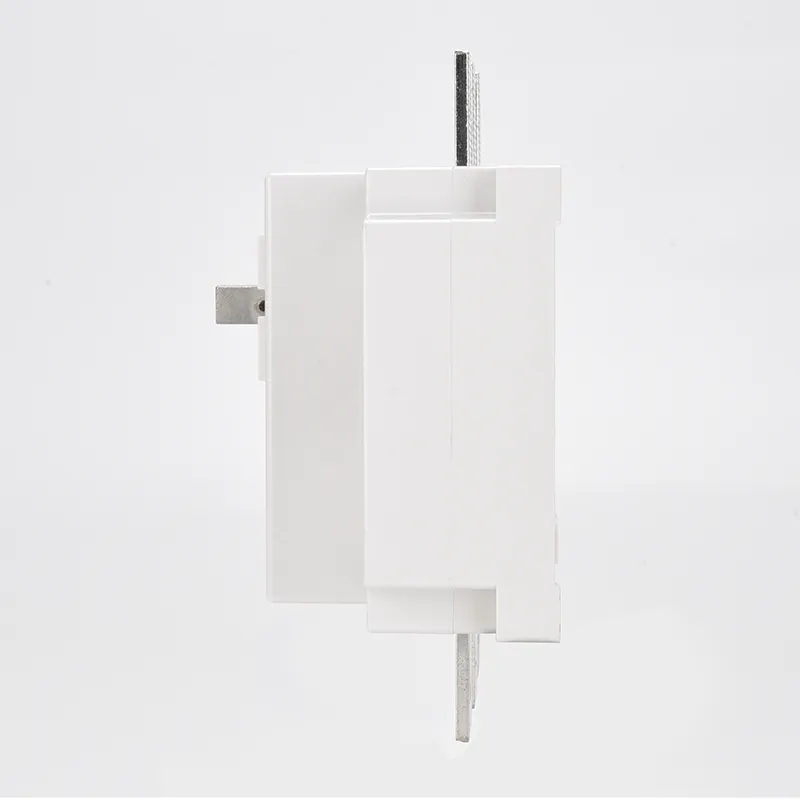

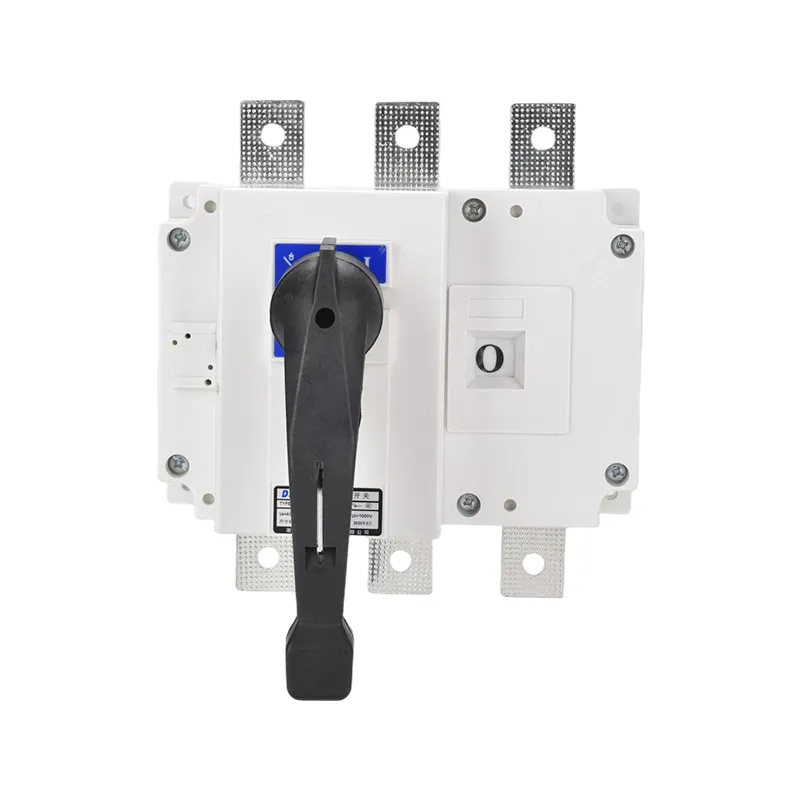

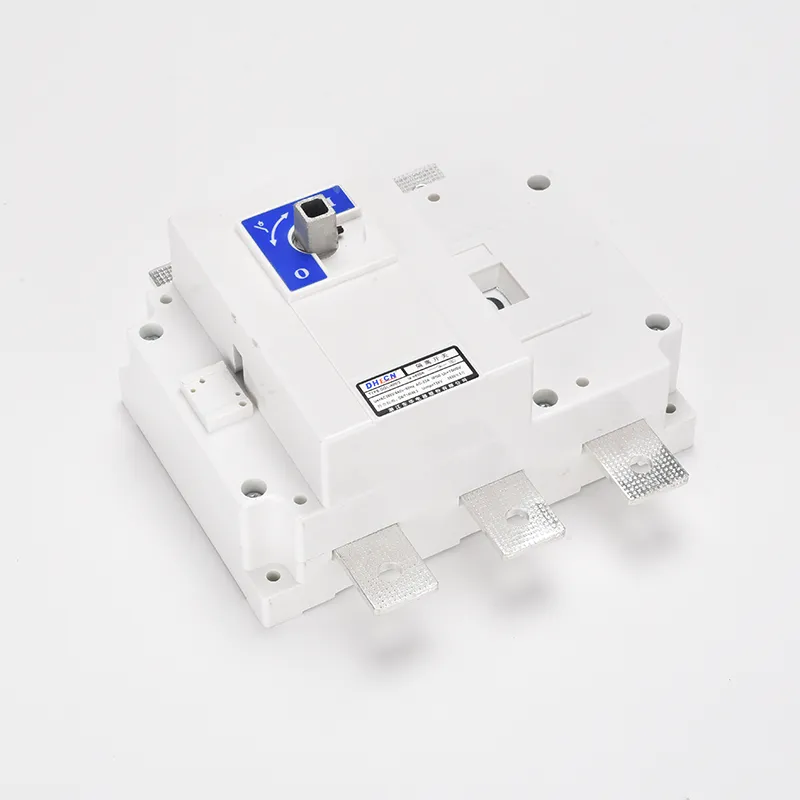

100 एम्पियर 3 फेज़ आइसोलेटर स्विच 100ए

100 amp 3 चरण आइसोलेटर स्विच 100a एक स्विचिंग डिवाइस है जो तीन चरण एसी सिस्टम के लिए डिज़ाइन किया गया है। इसका उपयोग मुख्य रूप से सर्किट अलगाव और नो-लोड स्थितियों के तहत सर्किट बनाने या तोड़ने के लिए किया जाता है।

मूलभूत प्रकार्य

1.सर्किट अलगाव: सुरक्षित रखरखाव सुनिश्चित करने के लिए, बिना लोड की स्थिति में सर्किट को सुरक्षित रूप से जोड़ता या डिस्कनेक्ट करता है।

2.परिचालन समायोजन: उपकरण की परिचालन स्थिति को बदलने के लिए सर्किट ब्रेकर के साथ समन्वय में काम करता है।

3. कोई लोड संचालन नहीं: अनलोड लाइनों या अनलोड ट्रांसफार्मर को सेवा के अंदर और बाहर स्विच करने में सक्षम बनाता है।

4.विज़िबल ब्रेक पॉइंट: निरीक्षण और रखरखाव को सरल बनाने के लिए एक स्पष्ट डिस्कनेक्शन पॉइंट प्रदान करता है।

तकनीकी सुविधाओं

1.अनुकूलित संरचना: 100 amp 3 चरण आइसोलेटर स्विच 100a एकल ऑपरेटिंग तंत्र को अपनाता है। सभी तीन चरणों की एक साथ स्विचिंग सुनिश्चित करने के लिए, धनुषाकार गतिशील संपर्क और स्थिर संपर्क एक साथ काम करते हैं। इससे संपर्क यात्रा विचलन कम हो जाता है और विश्वसनीयता में सुधार होता है।

2. स्थापना और रखरखाव में आसानी: 100 amp 3 चरण आइसोलेटर स्विच 100a का कॉम्पैक्ट डिज़ाइन सुविधाजनक स्थापना की अनुमति देता है और रखरखाव लागत को कम रखता है।

उत्पाद पैरामीटर:

1वें (ए)	125ए	160ए	200ए	250ए	315ए	400ए	500ए	630ए	1000ए	1250ए	1600ए	2000ए	2500ए	3150ए	4000ए
यूआई(वी)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ढांकता हुआ ताकत (वी)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
यूआईएमपी (केवी)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
कार्यशील धारा ले(ए)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
मोटर पावर(किलोवाट)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
एलसीडब्ल्यू (केए आरएमएस,0.1एस/1.0एस)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
बनाने और तोड़ने की क्षमता
एलसीएन(ए आरएमएस) एसी23बी 400वी	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
एलसीएम(ए आरएमएस) एसी23बी 400वी	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
एलसीएम(केए पीक वैल्यू)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
यांत्रिक जीवन (समय)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
विद्युत जीवन (समय)
Ue=660V रेटेड करंट ले
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
वजन (किलो)
3 डंडे	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 डंडे	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
ऑपरेटिंग टॉर्क (एनएम)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

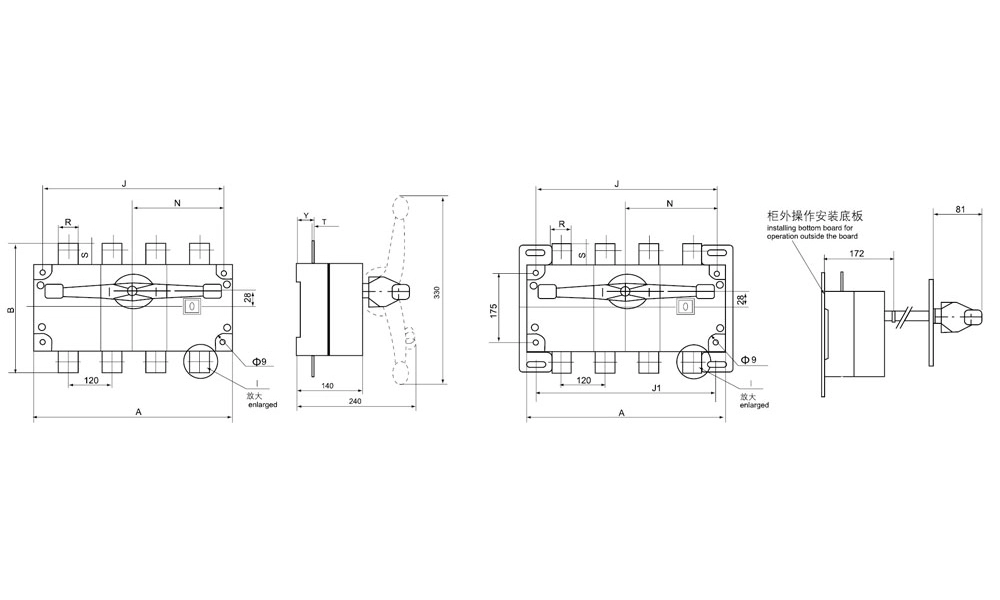

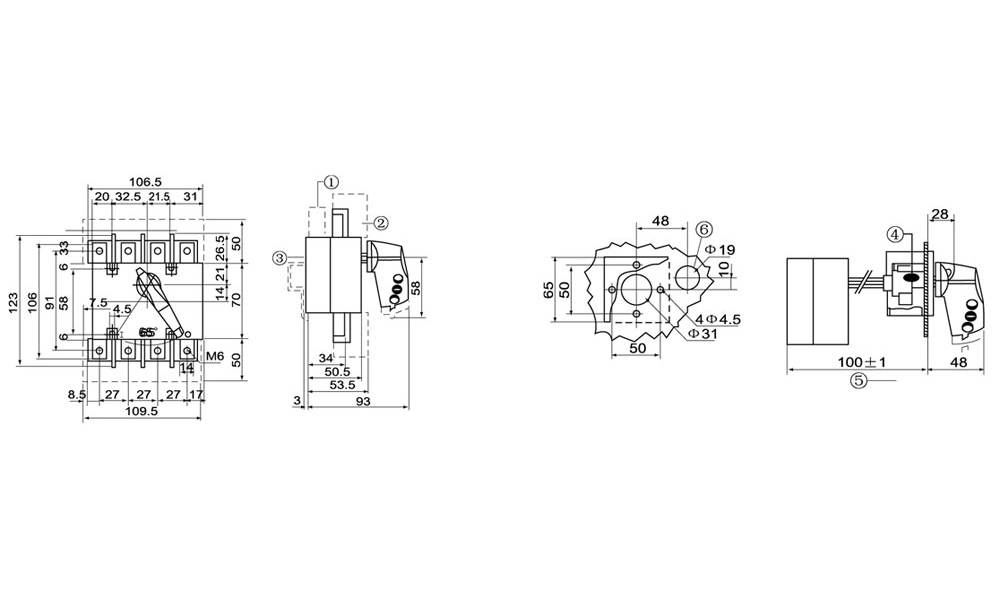

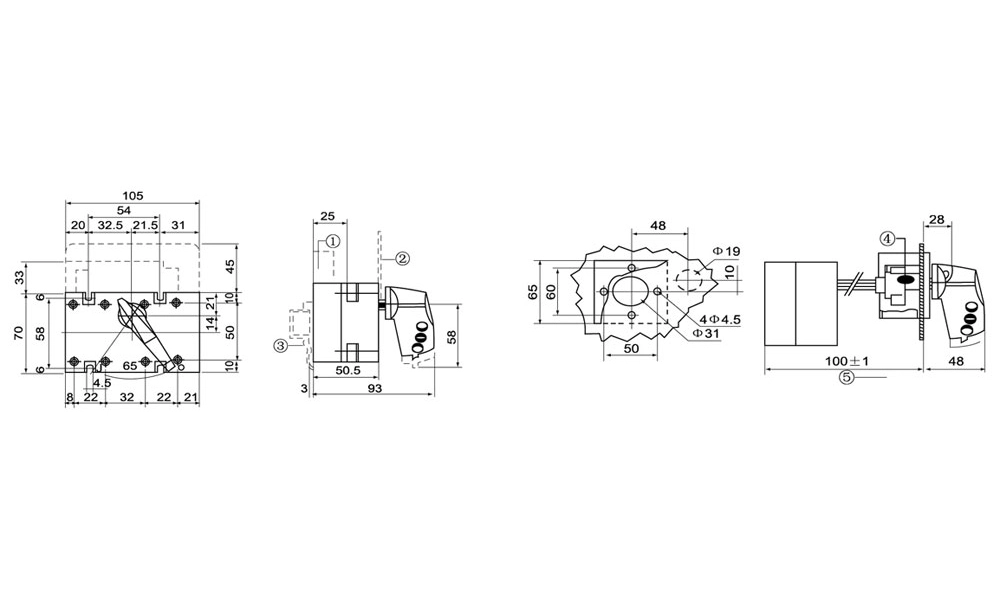

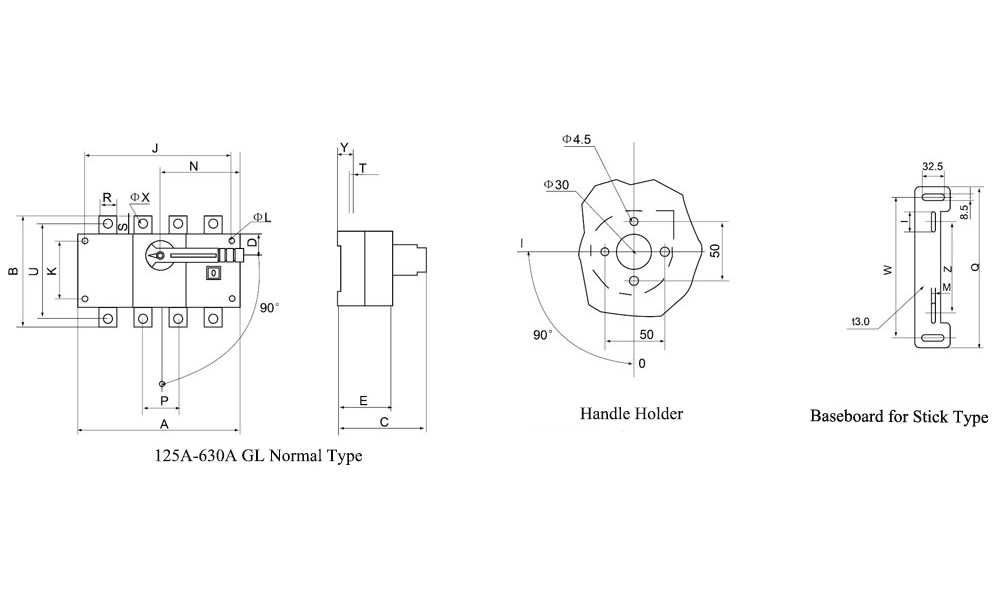

प्रकार	फ़्रेम का आकार और स्थापना का आकार
जीएल-125～630ए	A	B	C	D	डी1	E	φएल	J	जे1	K	N	P	R	S	T	U	φX	Y	F	H
125ए-160ए/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125ए-160ए/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200ए-250ए/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200ए-250ए/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315ए-400ए/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315ए-400ए/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500ए-630ए/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500ए-630ए/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

प्रकार	आकार
जीएल-125～630ए	I	M	Z	W	Q
125ए	55	5.5	85	190	218
160ए	55	5.5	85	190	218
200ए	55	5.5	85	190	218
250ए	55	5.5	85	190	218
315ए	60	6.5	130	240	270
400ए	60	6.5	130	240	270
500ए	60	6.5	130	240	270
630ए	60	6.5	130	240	270

प्रकार	फ़्रेम का आकार और स्थापना का आकार
जीएल-1000～4000ए	A	B	J	जे1	N	R	S	T	Y
1000-1250ए/3	378	312	355	355	186	60	56	8	48
1000-1250ए/4	492	312	470	470	248	60	56	8	48
1600ए/3	378	338	355	355	186	80	69	8	49
1600ए/4	492	338	470	470	248	80	69	10	49
2000-2500ए/3	378	455	355	355	186	80	127	10	78.5
2000-2500ए/4	492	455	470	470	248	80	127	10	78.5
3150-4000ए/3	378	514	355	355	186	120	157	12	78.5
3150-4000ए/4	492	514	470	470	248	120	157	12	78.5

उत्पाद अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: क्या 100 एम्प 3 फेज़ आइसोलेटर स्विच 100ए को लोड के तहत संचालित किया जा सकता है?
उत्तर: नहीं। 100 amp 3 चरण आइसोलेटर स्विच 100a बिना लोड की स्थिति में उपयोग के लिए है। इसका उपयोग सामान्य ऑपरेटिंग करंट वाले सर्किट को बनाने या तोड़ने के लिए नहीं किया जाना चाहिए। लोड स्विचिंग के लिए सर्किट ब्रेकर या लोड ब्रेक स्विच का उपयोग किया जाना चाहिए।
प्रश्न: 100 amp 3 चरण आइसोलेटर स्विच 100a में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?
ए: उच्च गुणवत्ता वाले 100 एम्प 3 चरण आइसोलेटर स्विच में आम तौर पर लौ रिटार्डेंट या प्रबलित थर्मोप्लास्टिक/मेटल हाउसिंग, कम प्रतिरोध और स्थायित्व के लिए तांबा या सिल्वर प्लेटेड तांबे के संपर्क और मजबूत स्टील या मिश्र धातु ऑपरेटिंग तंत्र की सुविधा होती है। ये लंबी सेवा जीवन और विश्वसनीय संचालन सुनिश्चित करते हैं।
प्रश्न: 100 एम्प 3 फेज़ आइसोलेटर स्विच 100ए 100 एम्प 3 फेज़ सर्किट ब्रेकर से कैसे भिन्न है?
ए: एक 100 एम्प 3 चरण सर्किट ब्रेकर लोड और फॉल्ट धाराओं को बाधित कर सकता है, जबकि 100 एम्प 3 चरण आइसोलेटर स्विच केवल बिना लोड की स्थिति के तहत डिस्कनेक्शन प्रदान करता है। 100 amp 3 चरण की भूमिका सुरक्षा के लिए दृश्यमान, विश्वसनीय पृथक्करण की गारंटी देना है, जबकि सुरक्षा कार्य फ़्यूज़ या ब्रेकर के साथ रहते हैं।
