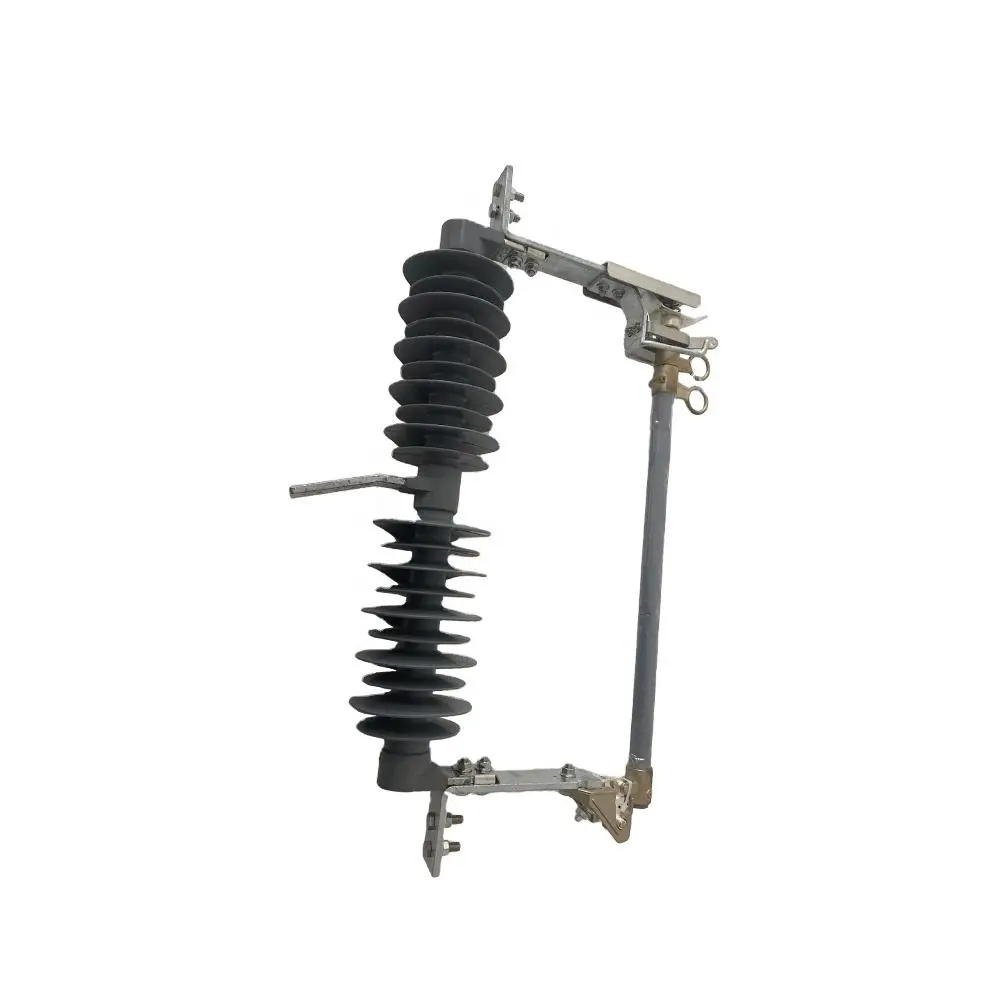

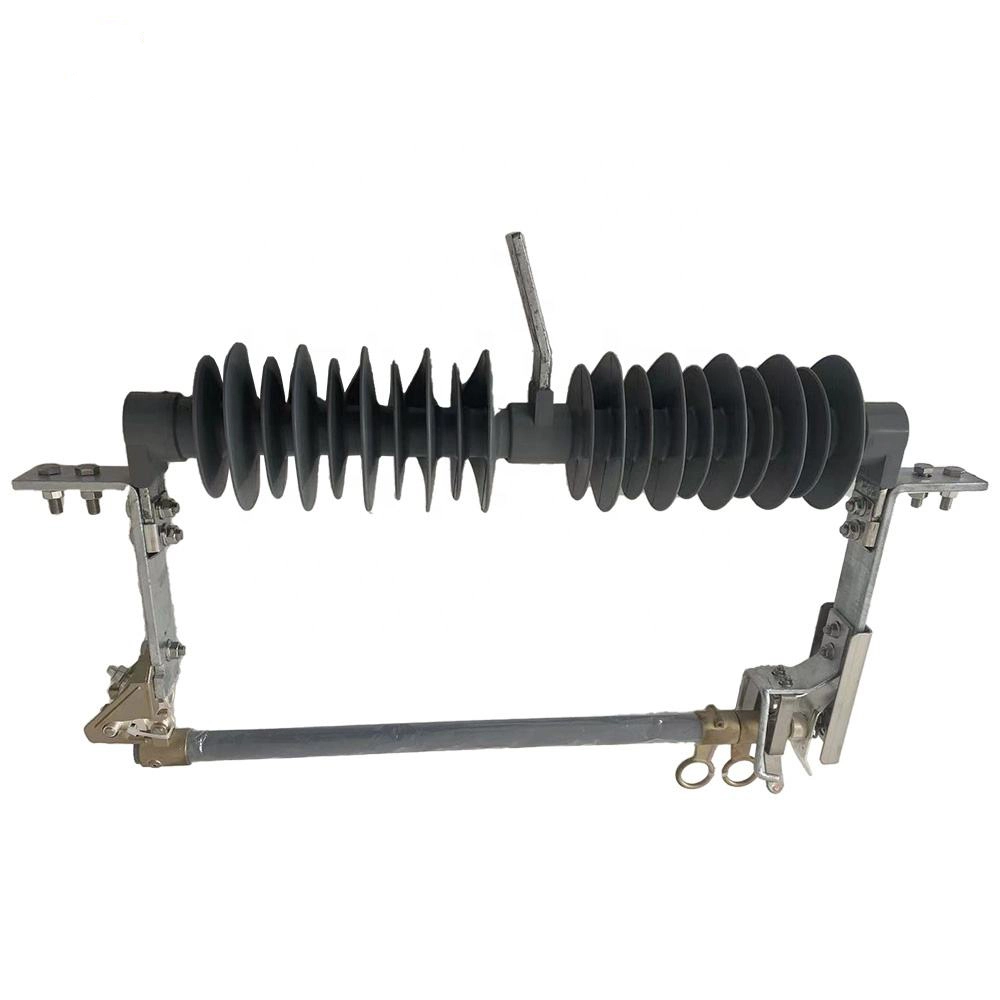

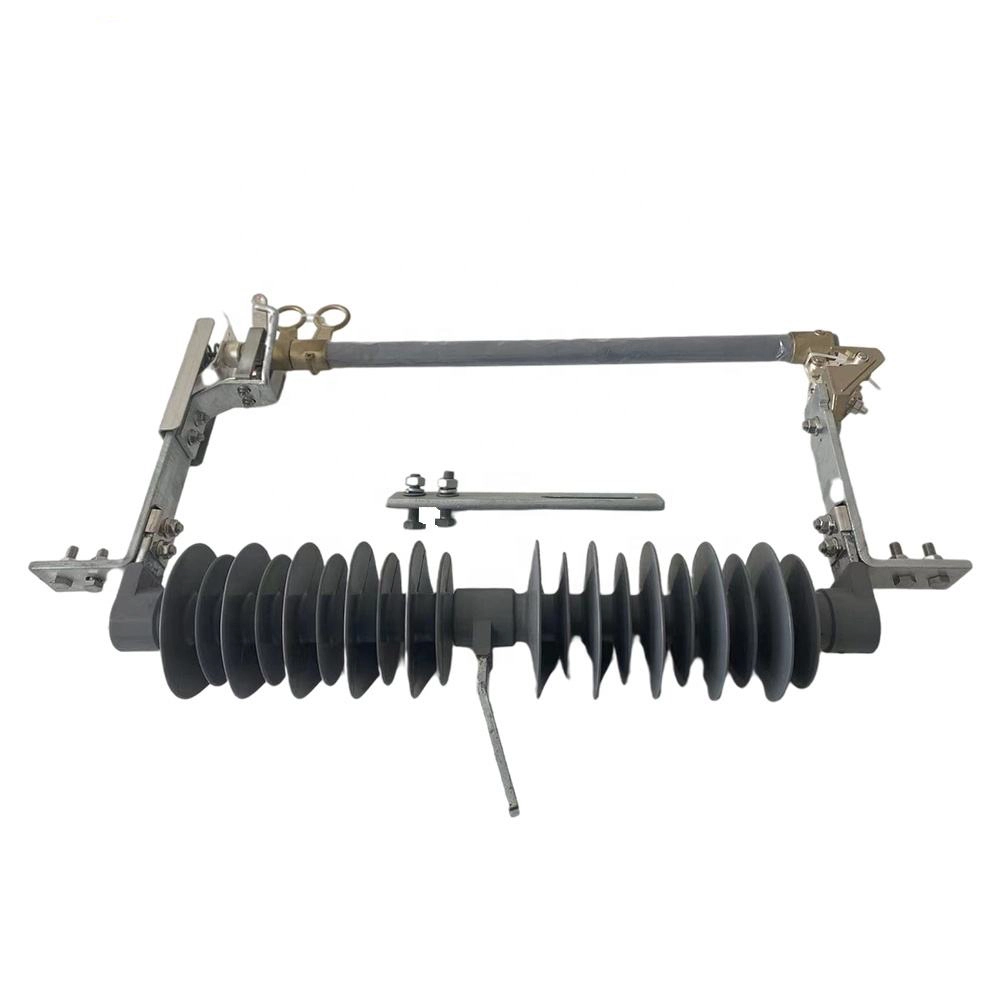

एक पॉलिमरिक 11kv 33kv ड्रॉप आउट फ़्यूज़ सेट 22kv एक मध्यम वोल्टेज विद्युत उपकरण है जो बिजली वितरण प्रणाली को ओवर लोड और शॉर्ट सर्किट से बचाता है। पॉलिमरिक 11kv 33kv ड्रॉप आउट फ़्यूज़ सेट 22kv का मूल सिद्धांत सीधा है। जब करंट पूर्व निर्धारित मान से अधिक हो जाता है, तो सर्किट को बाधित करने और विद्युत उपकरण और लाइनों को क्षति से बचाने के लिए फ्यूज तत्व पिघल जाता है। डिवाइस में आम तौर पर एक फ्यूज तत्व, एक चीनी मिट्टी या पॉलिमर इंसुलेटर, एक सहायक फ्रेम और एक ड्रॉप आउट तंत्र होता है। जब ओवर करंट होता है, तो फ़्यूज़ तेज़ी से पिघल जाता है, और ड्रॉप-आउट तंत्र फ़्यूज़ को सर्किट से मुक्त कर देता है, जिससे दोषपूर्ण अनुभाग प्रभावी रूप से अलग हो जाता है। 11kv 33kv ड्रॉप आउट फ़्यूज़ सेट 22kv के फायदे नीचे दिखाए जा सकते हैं:
1. सरल संरचना और कम लागत:
डिज़ाइन अपेक्षाकृत सरल है, जो इसे बड़े पैमाने पर अनुप्रयोगों के लिए उपयुक्त बनाने के लिए विनिर्माण और रखरखाव लागत को कम करता है।
2. उच्च विश्वसनीयता:
फ़्यूज़ कटआउट सरल ऑपरेशन विधि और संरचना के रूप में गलती की स्थिति में सर्किट को जल्दी और प्रभावी ढंग से डिस्कनेक्ट कर सकता है
3. संचालन में आसानी:
ड्रॉप आउट तंत्र ऑपरेटरों को निरीक्षण और रखरखाव की सुविधा के लिए दोषों को आसानी से देखने और पहचानने की अनुमति देने के लिए एक दृश्यमान डिस्कनेक्ट बिंदु प्रदान करता है।
4. मजबूत अनुकूलनशीलता:
11kv 33kv ड्रॉप आउट फ़्यूज़ सेट 22kv विभिन्न सेवा स्थितियों में स्थिर प्रदर्शन सुनिश्चित करने के लिए उच्च या निम्न तापमान और उच्च आर्द्रता सहित विभिन्न कठोर पर्यावरणीय परिस्थितियों में विश्वसनीय रूप से काम कर सकते हैं।
|
मोड संख्या |
अधिकतम. कार्यशील वोल्टेज |
दुर्लभ धारा |
ब्रेकिंग करंट |
आवेग वोल्टेज |
पीएफडब्लूवी (1 मिनट) |
क्रीपेज दूरी |
|
के.वी |
A |
A |
के.वी |
के.वी |
मिमी |
|
|
PRW10-11 |
12 |
100 |
10000 |
75 |
35/30 |
≥ 300 |
|
12 |
200 |
12000 |
75 |
35/30 |
≥ 300 |
|
|
PRW10-24 |
24 |
100 |
10000 |
125 |
50/45 |
≥ 600 |
|
24 |
200 |
12000 |
125 |
50/45 |
≥ 600 |
|
|
PRW10-33 |
36 |
100 |
10000 |
170 |
70/60 |
≥ 900 |
|
36 |
200 |
12000 |
170 |
70/60 |
≥ 900 |
1. 11kv 33kv ड्रॉप आउट फ़्यूज़ सेट 22kv कवर किस वोल्टेज वर्ग को प्रभावित करता है?
ए: येफ़्यूज़ छोड़नाकटआउट 11kV, 22kV या 33kV के नाममात्र वोल्टेज वाले ओवरहेड वितरण प्रणालियों के लिए डिज़ाइन किए गए हैं। उदाहरण के लिए, 11 केवी सिस्टम के लिए मिलान किए गए सेट व्यापक रूप से उत्पादित किए जाते हैं। फ़्यूज़ सेट निर्दिष्ट करते समय, पर्याप्त इन्सुलेशन और समाशोधन मार्जिन सुनिश्चित करने के लिए रेटेड वोल्टेज सिस्टम नाममात्र वोल्टेज से अधिक होना चाहिए।
2. प्रश्न: 11kv 33kv ड्रॉप आउट फ़्यूज़ सेट 22kv पर कौन सी रेटेड धाराएँ विशिष्ट होती हैं?
ए: इन इकाइयों के लिए मानक वर्तमान रेटिंग में अक्सर 100ए और 200ए शामिल होते हैं, जो एप्लिकेशन और सिस्टम डिज़ाइन पर निर्भर करता है। उपद्रव संचालन से बचने के लिए कट आउट फ़्यूज़ के रेटेड वर्तमान को अधिकतम अपेक्षित निरंतर लोड से मेल करना आवश्यक है।
3. प्रश्न: 11kv 33kv ड्रॉप आउट फ़्यूज़ सेट 22kv के मुख्य घटक क्या हैं?
ए: एक विशिष्ट ड्रॉप आउट फ़्यूज़ सेट में शामिल हैं:
1. इन्सुलेट समर्थन. आमतौर पर, यह चीनी मिट्टी या पॉलिमर पोस्ट से बना होता है।
2. समर्थन के प्रत्येक छोर पर स्थिर संपर्क।
3. गतिशील संपर्क प्लस फ़्यूज़ ट्यूब या फ़्यूज़ होल्डर, जिसमें फ़्यूज़ लिंक और आर्क शमन आंतरिक ट्यूब शामिल है।
4. कनेक्शन और यांत्रिक व्यवस्था फ़्यूज़ लिंक संचालित होने पर एक दृश्यमान डिस्कनेक्ट या कनेक्शन बिंदु का समर्थन करने की अनुमति देती है।
