50 केवीए पोल माउंट विद्युत ट्रांसफार्मर

वानजाउ Xifa इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेड एक उत्पादन-उन्मुख फर्म है, जो वितरण ट्रांसफॉर्म और पोल माउंटेड ट्रांसफार्मर में विशेषज्ञता रखती है। सुरक्षित और विश्वसनीय 50 केवीए पोल माउंट विद्युत ट्रांसफार्मर का उत्पादन करने के लिए, वानजाउ Xifa इलेक्ट्रिक अच्छी गुणवत्ता वाले कच्चे माल का चयन करता है और कच्चे माल के प्रसंस्करण से लेकर तैयार उत्पाद उत्पादन तक की पूरी प्रक्रिया को सख्ती से नियंत्रित करता है। हमारे 50 केवीए पोल माउंट विद्युत ट्रांसफार्मर को अधिक प्रतिस्पर्धी कीमत पर बनाने के लिए, हमने कई उच्च गुणवत्ता वाले आपूर्तिकर्ताओं के साथ घनिष्ठ और स्थिर सहकारी संबंध स्थापित किए हैं।

जांच भेजें

उत्पाद वर्णन

50 केवीए पोल माउंट विद्युत ट्रांसफार्मर कम वोल्टेज बिजली वितरण प्रणालियों में एक अनिवार्य उपकरण है। इसके मुख्य कार्यों में वोल्टेज रूपांतरण, विद्युत अलगाव और सिस्टम सुरक्षा शामिल हैं। इसका व्यापक रूप से औद्योगिक सुविधाओं, वाणिज्यिक भवनों, आवासीय परियोजनाओं और बुनियादी ढांचे के निर्माण में उपयोग किया जाता है।

50 केवीए पोल माउंट विद्युत ट्रांसफार्मर उच्च गुणवत्ता वाले सिलिकॉन स्टील कोर और उच्च चालकता तांबे या एल्यूमीनियम वाइंडिंग के साथ निर्मित होता है। इसमें एक कॉम्पैक्ट संरचना, कम नुकसान, कम शोर और स्थिर संचालन है, और इसे विभिन्न परिचालन स्थितियों के तहत विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।

50 केवीए पोल माउंट विद्युत ट्रांसफार्मर की सभी वाइंडिंग उत्कृष्ट इन्सुलेशन प्रदर्शन और संरचनात्मक स्थिरता सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सामग्री से निर्मित होती हैं। कम वोल्टेज वाली वाइंडिंग कंडक्टरों के चारों ओर केबल पेपर से ढकी होती हैं, जबकि उच्च वोल्टेज वाइंडिंग में पॉलीयुरेथेन एनामेल्ड गोल तांबे के तारों का उपयोग किया जाता है। इंटर लेयर ग्लू पेपर बॉन्डिंग कॉइल्स को एक इकाई में मजबूती से जोड़ती है, जो उत्कृष्ट इन्सुलेशन प्रदर्शन प्रदान करती है। यह पेशेवर वाइंडिंग संरचना लंबे समय तक संचालन और लंबी दूरी के परिवहन के दौरान कॉइल को विकृत होने या क्षतिग्रस्त होने से प्रभावी ढंग से रोकती है, जिससे 50 केवीए पोल माउंट विद्युत ट्रांसफार्मर की समग्र संरचना की स्थिरता और विश्वसनीयता सुनिश्चित होती है।

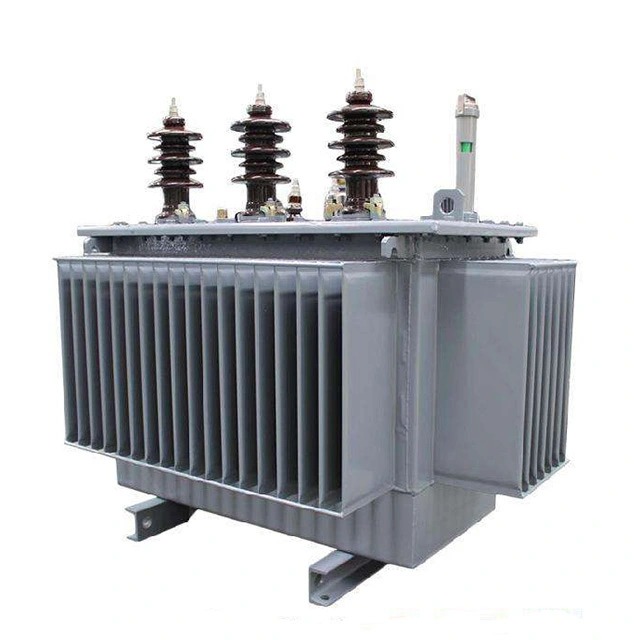

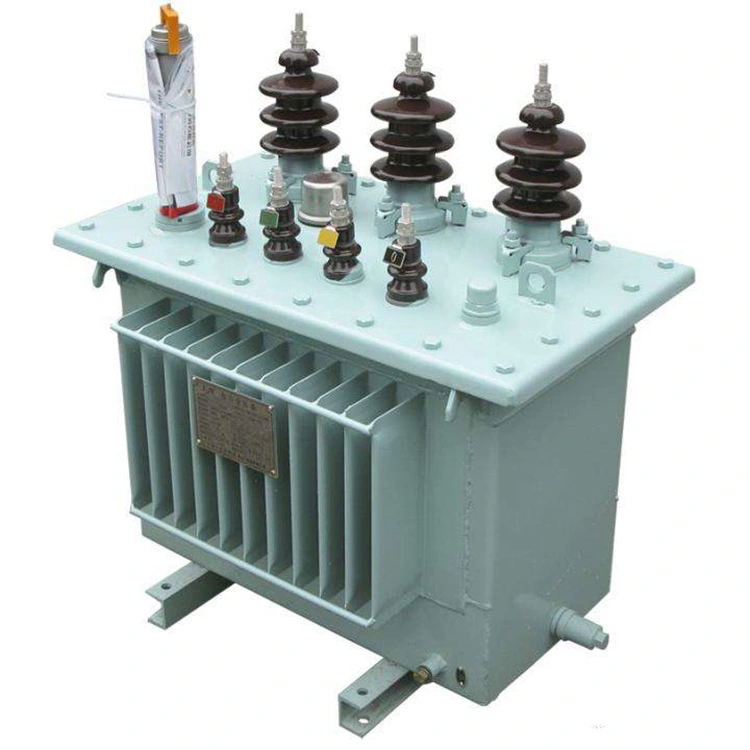

50 Kva Pole Mount Electrical Transformer

तकनीकी मापदण्ड:

आइटम नाम	50 केवीए पोल माउंट विद्युत ट्रांसफार्मर
चरणों की संख्या	सिंगल फेज़
आवृत्ति	60 हर्ट्ज / 50 हर्ट्ज
उच्च वोल्टेज (एचवी) पक्ष	7.62kV,13.8kV, 25kV, 34.5kV, आदि।
लो वोल्टेज (एलवी) साइड	120/240वी, 230/400वी, 240/480वी
कनेक्शन वेक्टर समूह	Dyn11
शॉर्ट सर्किट प्रतिबाधा	2.1% से 4.0%
ठंडा करने की विधि	ओनान (तेल प्राकृतिक वायु प्राकृतिक)
इन्सुलेशन स्तर	एचवी 95केवी/एलवी 30केवी
कोई भार हानि नहीं	≤170 डब्ल्यू
पूर्ण भार दक्षता	≥98.75%

प्रश्न: 10kV/0.4kV 50 kva पोल माउंट विद्युत ट्रांसफार्मर में, Yyn0 कनेक्शन समूह की तुलना में, Dyn11 कनेक्शन समूह के द्वितीयक पक्ष एकल चरण शॉर्ट सर्किट गलती वर्तमान स्तर और लौहचुंबकीय अनुनाद की दमन क्षमता के संदर्भ में क्या विशिष्ट लाभ हैं?

उत्तर: Dyn11 कनेक्शन का शून्य अनुक्रम प्रतिबाधा Yyn0 की तुलना में बहुत कम है, जो एकल चरण ग्राउंडिंग फॉल्ट करंट को काफी बढ़ाता है, जिससे सुरक्षा उपकरण द्वारा दोषों का तेजी से और विश्वसनीय पता लगाने और हटाने की सुविधा मिलती है, और बिजली के झटके और उपकरण क्षति के जोखिम को कम किया जाता है।

साथ ही, 50 केवीए पोल माउंट विद्युत ट्रांसफार्मर की प्राथमिक साइड डेल्टा वाइंडिंग शून्य अनुक्रम धारा के लिए एक बंद पथ प्रदान करती है, तटस्थ बिंदु बहाव को प्रभावी ढंग से रोकती है और गंभीर तीन चरण वोल्टेज विषमता को रोकती है। जब सिस्टम लौहचुंबकीय अनुनाद का अनुभव करता है, तो यह पथ अवमंदन प्रभाव प्रदान कर सकता है, जो वोल्टेज पर अनुनाद के आयाम और अवधि को काफी कम कर देता है। इसके अलावा, Dyn11 अपस्ट्रीम पावर ग्रिड में तीसरे हार्मोनिक करंट के इंजेक्शन को भी रोक सकता है, हार्मोनिक एम्प्लीफिकेशन और कैपेसिटर बैंक ओवरलोड से बच सकता है, और 10kV/0.4kV 50 kva पोल माउंट विद्युत ट्रांसफार्मर के अतिरिक्त तापमान वृद्धि और इन्सुलेशन की उम्र बढ़ने की गति को कम कर सकता है।

इसलिए, ऐसे परिदृश्यों के लिए जहां 50 केवीए पोल माउंट विद्युत ट्रांसफार्मर बड़ी मात्रा में एकल चरण भार, गैर-रेखीय भार, या लंबी ग्रामीण बिजली लाइनों वाले क्षेत्रों में सेवा प्रदान करते हैं, जो प्रतिध्वनि की संभावना रखते हैं, सुरक्षा, बिजली की गुणवत्ता और उपकरण जीवन काल के मामले में Dyn11 के महत्वपूर्ण फायदे हैं।
