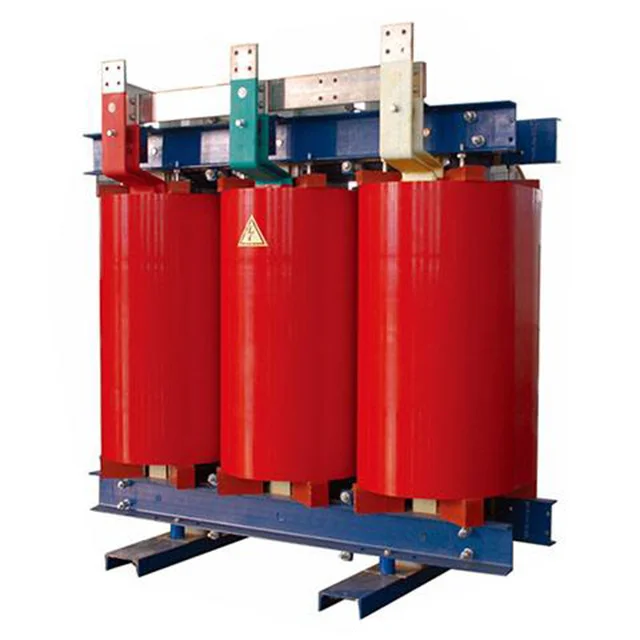

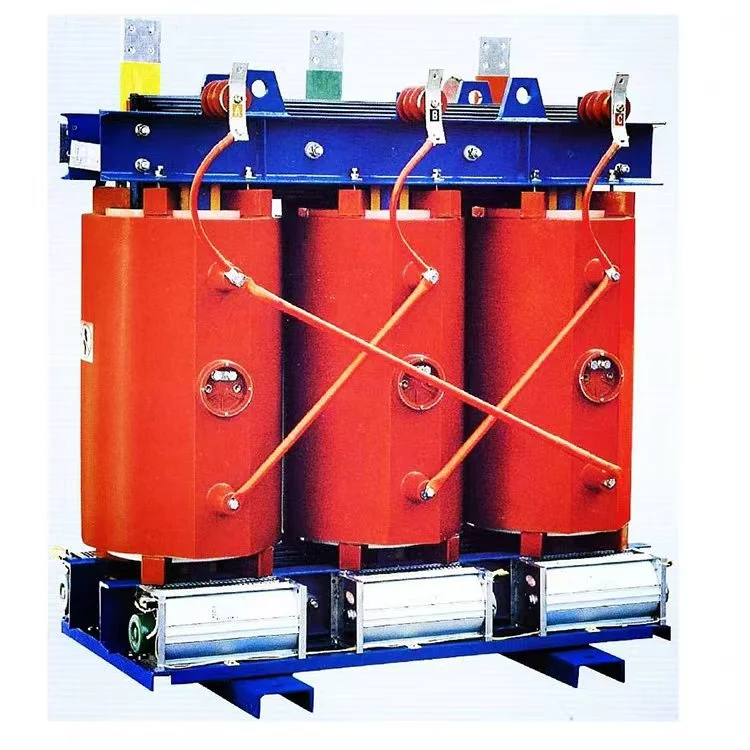

कॉपर 160 केवीए 6.6 केवी 440 वी ड्राई टाइप स्टेप डाउन ट्रांसफार्मर

विश्वसनीय वोल्टेज परिवर्तन की आवश्यकता वाले औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए, वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित कॉपर 160 केवीए 6.6 केवी 440V ड्राई टाइप स्टेप डाउन ट्रांसफार्मर असाधारण दक्षता, सुरक्षा और दीर्घकालिक प्रदर्शन प्रदान करता है। यह ट्रांसफार्मर मध्यम वोल्टेज 6.6kV से निम्न वोल्टेज 440V तक ले जाता है, जिससे यह कारखानों, खदानों और विदेशी परियोजनाओं में भारी मशीनरी, मोटर नियंत्रण केंद्रों और वितरण पैनलों को बिजली देने के लिए आदर्श बन जाता है।
तेल से भरी इकाइयों के विपरीत, तांबा 160 केवीए 6.6 केवी 440V ड्राई टाइप स्टेप डाउन ट्रांसफार्मर डिजाइन आग के जोखिम और रोकथाम आवश्यकताओं को समाप्त करता है, जबकि तांबे की वाइंडिंग बेहतर चालकता और थर्मल प्रदर्शन प्रदान करती है।

जांच भेजें

उत्पाद वर्णन

कॉपर 160 kVA 6.6kV 440V ड्राई टाइप स्टेप डाउन ट्रांसफार्मर की वायरिंग विधि

ट्रांसफार्मर के इनपुट और आउटपुट टर्मिनलों को शॉर्ट सर्किट करें, फिर शॉर्ट किए गए टर्मिनलों और ग्राउंड वायर के बीच इन्सुलेशन प्रतिरोध का परीक्षण करने के लिए एक मेगाहोमीटर का उपयोग करें। 1000V megohmmeter का उपयोग करते समय, प्रतिरोध मान 2 MΩ से अधिक होना चाहिए।

इनपुट और आउटपुट पावर केबल का क्रॉस सेक्शन वर्तमान रेटिंग आवश्यकताओं को पूरा करना चाहिए। वर्तमान घनत्व को 2-2.5 ए प्रति मिमी² पर कॉन्फ़िगर करने की अनुशंसा की जाती है।

ट्रांसफार्मर टर्मिनल ब्लॉक पर बसबार रंगों के अनुसार तीन चरण इनपुट और आउटपुट पावर तारों को कनेक्ट करें: पीला से चरण ए, हरा से चरण बी, और लाल से चरण सी। तटस्थ तार को तांबे के 160 केवीए 6.6 केवी 440V ड्राई टाइप स्टेप डाउन ट्रांसफार्मर के तटस्थ टर्मिनल से जोड़ा जाना चाहिए। ग्राउंड वायर को ट्रांसफार्मर के बाड़े से जोड़ा जाना चाहिए। यह सुनिश्चित करने के लिए कि यह सही है, इनपुट और आउटपुट वायरिंग की जाँच करें।

सबसे पहले तांबे के 160 केवीए 6.6 केवी 440V ड्राई टाइप स्टेप डाउन ट्रांसफार्मर को बिना लोड की स्थिति में सक्रिय करें, देखें और मापें कि इनपुट और आउटपुट वोल्टेज आवश्यकताओं को पूरा करते हैं या नहीं। साथ ही, यूनिट के अंदर किसी भी असामान्य स्थिति की जांच करें, जैसे असामान्य शोर, उठना, अजीब गंध आदि। यदि कोई असामान्यता पाई जाती है, तो तुरंत इनपुट बिजली की आपूर्ति काट दें।

नो लोड परीक्षण पूरा होने और सब कुछ सामान्य होने के बाद, लोड को जोड़ा जा सकता है।

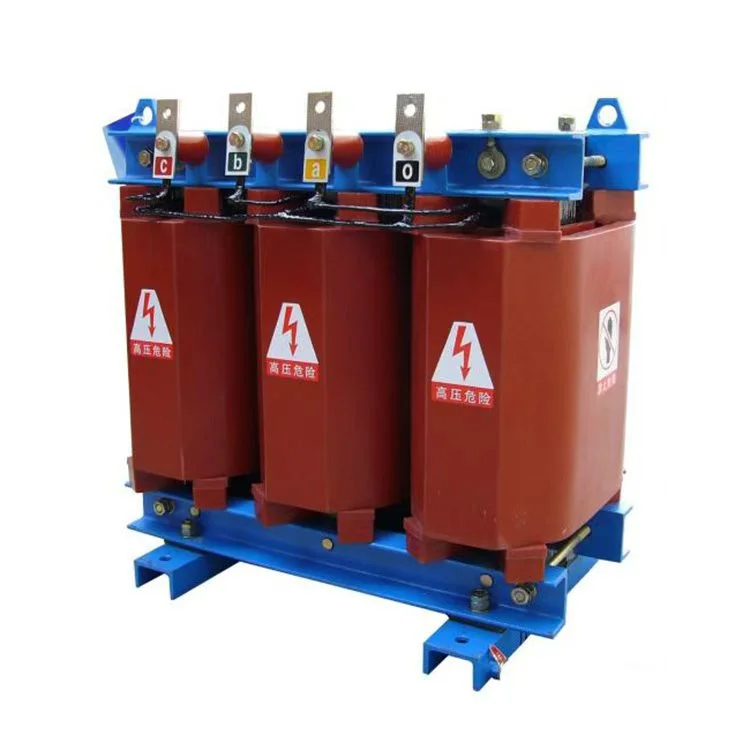

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

उत्पाद पैरामीटर:

नाम	कॉपर 160 केवीए 6.6 केवी 440वी ड्राई टाइप स्टेप डाउन ट्रांसफार्मर
रेटेड क्षमता	160kva
प्राथमिक वोल्टेज	6.6 के.वी
द्वितीयक वोल्टेज	0.4/0.415 केवी
इन्सुलेशन सामग्री	राल छोड़ना
वेक्टर समूह	Dyn11 Yyn0
नो-लोड लॉस (P0)	ग्राहक की आवश्यकता के आधार पर
लोड हानि (पीके) @ 120°C	ग्राहक की आवश्यकता के आधार पर
प्रतिबाधा वोल्टेज (यूके)	6%
इन्सुलेशन वर्ग	कक्षा एफ या एच
ठंडा करने की विधि	ओनाफ ओनाफ
आंशिक निर्वहन	10पीसी से कम

कॉपर 160 केवीए 6.6 केवी 440वी ड्राई टाइप स्टेप डाउन ट्रांसफार्मर अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या यह ट्रांसफार्मर 60 हर्ट्ज ऑपरेशन संभाल सकता है?

उत्तर: हाँ. इसे 50/60 हर्ट्ज़ दोहरी आवृत्ति के लिए डिज़ाइन किया जा सकता है। कृपया हमें ऑर्डर पर सूचित करें.

प्रश्न: क्या तांबे या एल्यूमीनियम की वाइंडिंग 160 केवीए के लिए बेहतर है?

उत्तर: तांबा कम नुकसान और छोटे आकार लेकिन उच्च लागत प्रदान करता है। एल्युमीनियम किफायती है. हम निरंतर उच्च भार चक्रों के लिए तांबे की अनुशंसा करते हैं।

प्रश्न: मानक डिज़ाइन के लिए अधिकतम ऊंचाई क्या है?

उत्तर: समुद्र तल से 1,000 मीटर ऊपर। अधिक ऊंचाई (जैसे, 2,000 मीटर) के लिए, व्युत्पन्न लागू होता है। हमारे इंजीनियरों से संपर्क करें.

प्रश्न: लीड टाइम कितना है?

ए: मानक गैर-कस्टम इकाई: 15-20 कार्य दिवस। कस्टम नल/बाड़े के साथ: 25-30 दिन।
