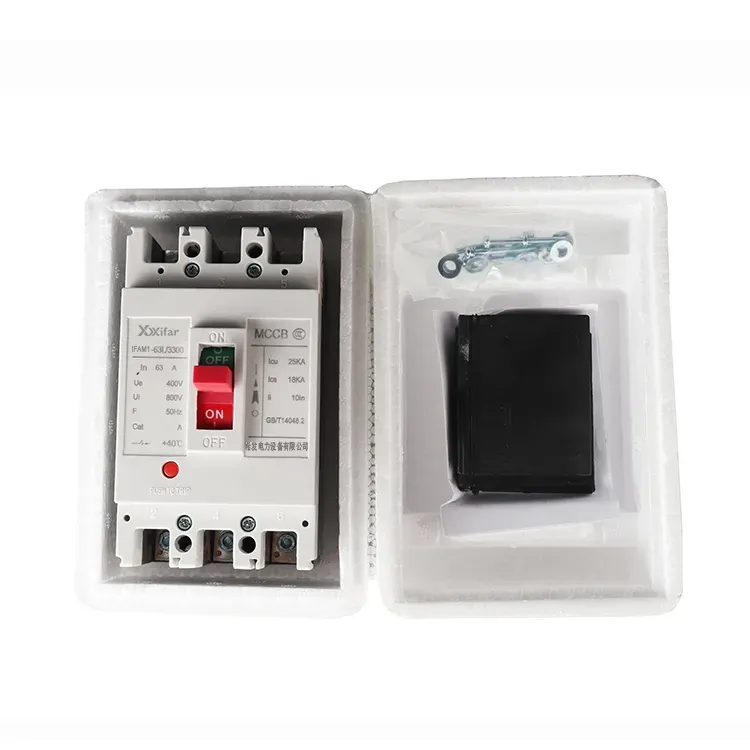

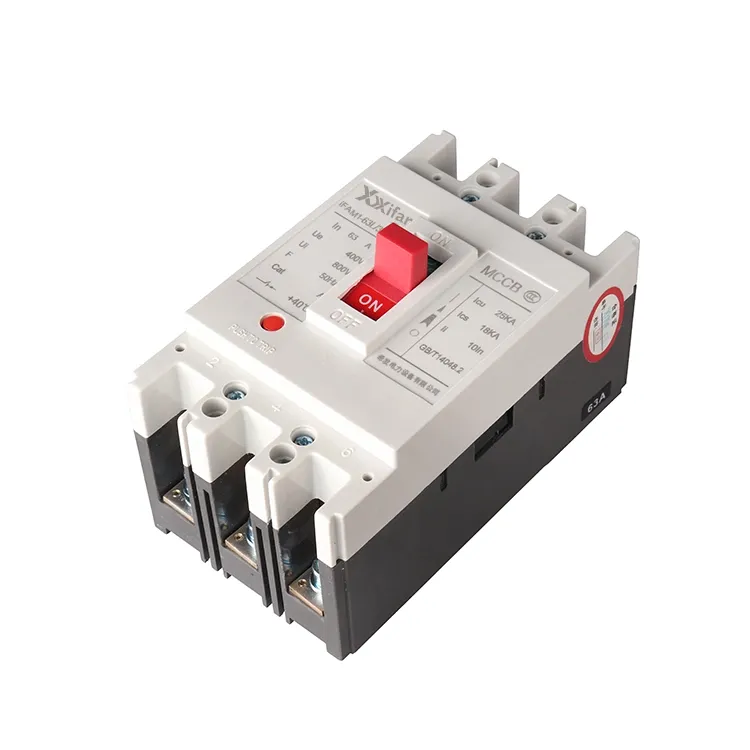

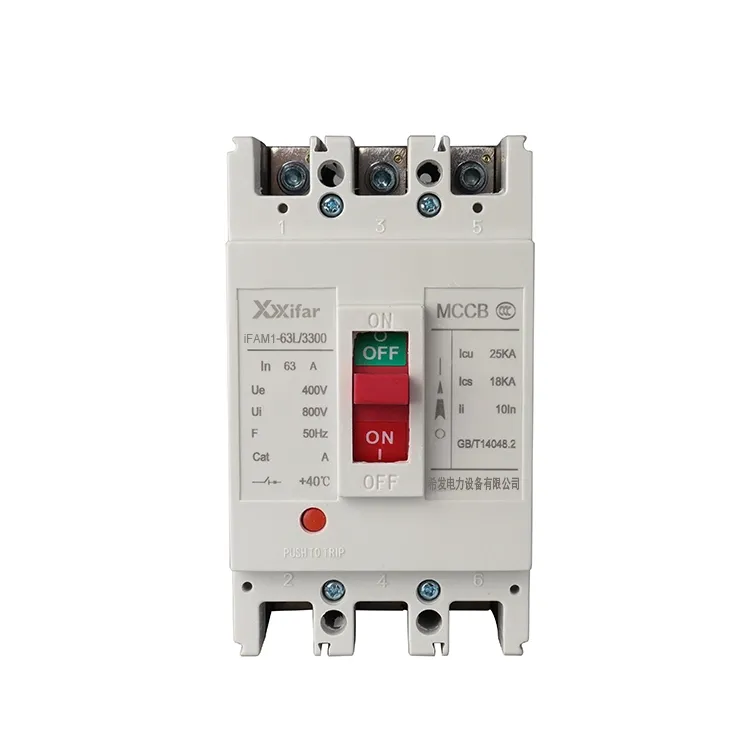

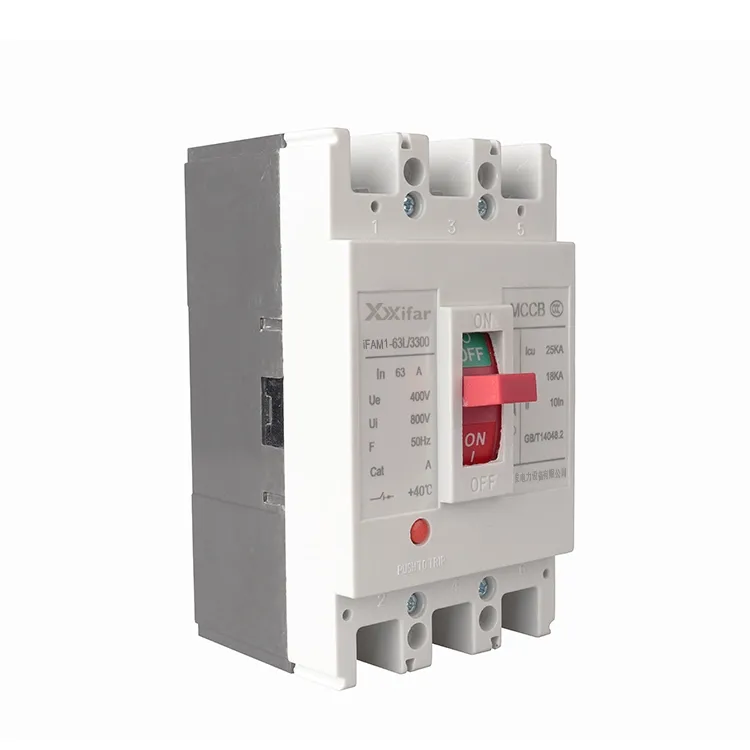

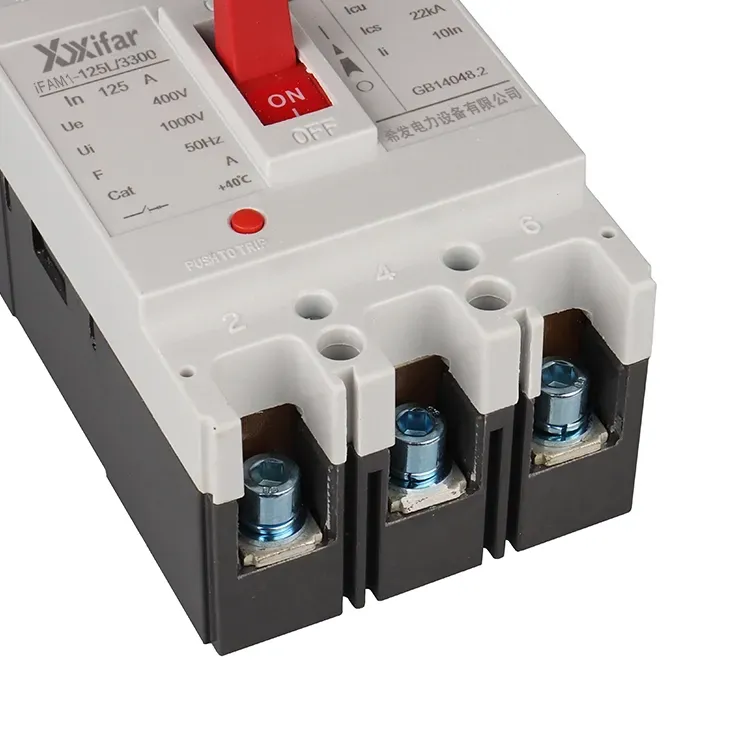

63ए 3पी मोल्डेड केस सर्किट ब्रेकर

63ए 3पी मोल्डेड केस सर्किट ब्रेकर के संचालन सिद्धांत

(1) वर्तमान संवेदन और रुकावट

63a 3p मोल्डेड केस सर्किट ब्रेकर के अंदर, एक सेंसिंग तत्व सर्किट के माध्यम से बहने वाले करंट की निगरानी करता है। जब करंट एक पूर्व निर्धारित स्तर से ऊपर उठता है, तो यह एक चुंबकीय बल उत्पन्न करता है जो ट्रिपिंग तंत्र को सक्रिय करता है। यह विद्युत चुम्बकीय क्रिया के सिद्धांत के आधार पर संपर्कों को जल्दी से खोलने और सर्किट को तोड़ने का कारण बनता है।

(2) थर्मल सुरक्षा

ओवरलोड स्थितियों के तहत, 63a 3p मोल्डेड केस सर्किट ब्रेकर का थर्मल तत्व गर्म हो जाता है। तापमान बढ़ने पर एक बाईमेटल पट्टी मुड़ जाती है, जो बदले में ट्रिप तंत्र को मुक्त कर देती है और मुख्य सर्किट को डिस्कनेक्ट कर देती है। यह ओवरहीटिंग को रोकता है और लंबे समय तक करंट के कारण होने वाली आग के खतरे को कम करता है।

(3) अंडर वोल्टेज और शंट ट्रिपिंग

जब आपूर्ति वोल्टेज एक निश्चित स्तर से नीचे चला जाता है, तो अंडर वोल्टेज रिलीज में आर्मेचर गिर जाता है, जिससे ट्रिप तंत्र चालू हो जाता है और सर्किट खुल जाता है। इसके अलावा, जब शंट ट्रिप डिवाइस सक्रिय होता है, तो इसका आर्मेचर अंदर खींचता है और उसी ट्रिपिंग तंत्र को सक्रिय करता है, जिससे मुख्य सर्किट डिस्कनेक्ट हो जाता है।

63ए 3पी मोल्डेड केस सर्किट ब्रेकर के मुख्य कार्य

(1) शॉर्ट सर्किट सुरक्षा

शॉर्ट सर्किट की स्थिति में करंट तेजी से बढ़कर बहुत ऊंचे मान तक पहुंच जाता है। 63a 3p मोल्डेड केस सर्किट ब्रेकर लगभग तुरंत प्रतिक्रिया करता है, जो उपकरण को गंभीर विद्युत तनाव से बचाने के लिए सर्किट खोलता है।

(2) अधिभार संरक्षण

यदि लोड करंट कुछ समय के लिए रेटेड मूल्य से अधिक हो जाता है, तो 63a 3p मोल्डेड केस सर्किट ब्रेकर स्वचालित रूप से ट्रिप हो जाएगा। यह ओवरहीटिंग और तारों और जुड़े उपकरणों को होने वाले नुकसान को रोकने में मदद करता है।

(3) स्वचालित वियोग

जब भी कोई खराबी आती है, तो 63a 3p मोल्डेड केस सर्किट ब्रेकर बिना किसी मानवीय हस्तक्षेप के बिजली की आपूर्ति काट सकता है। इसके अलावा, यह फ़ंक्शन विद्युत प्रणाली के भीतर उपकरण और कर्मियों दोनों की सुरक्षा में महत्वपूर्ण भूमिका निभाता है।

63ए 3पी मोल्डेड केस सर्किट ब्रेकर पैरामीटर:

63a 3p मोल्डेड केस सर्किट ब्रेकर और मिनिएचर सर्किट ब्रेकर के बीच अंतर

1. शॉर्ट-सर्किट तोड़ने की क्षमता:

गलती रोकने की क्षमता में स्पष्ट अंतर है। 63a 3p मोल्डेड केस सर्किट ब्रेकर आमतौर पर 400V पर लगभग 36kA से 120kA की अंतिम ब्रेकिंग क्षमता प्रदान करते हैं, जबकि 63a 3p लघु सर्किट ब्रेकर आमतौर पर 6kA से 10kA की सीमा में रेट किए जाते हैं।

2. सुरक्षा विशेषताओं का समायोजन:

63ए 3पी एमसीसीबी के साथ, ओवरलोड और शॉर्ट सर्किट सुरक्षा को स्वतंत्र रूप से सेट किया जा सकता है, और यात्रा मूल्यों को मैन्युअल रूप से समायोजित किया जा सकता है। इलेक्ट्रॉनिक ट्रिप इकाइयाँ मल्टीस्टेज सुरक्षा भी प्रदान कर सकती हैं। इसके विपरीत, 63ए 3पी एमसीबी में निश्चित सुरक्षा विशेषताएं होती हैं, जो मानक बी, सी, या डी वक्रों के साथ एक संयुक्त थर्मल चुंबकीय तंत्र का उपयोग करती हैं जिन्हें समायोजित नहीं किया जा सकता है।

3. स्थापना और यांत्रिक शक्ति:

63a 3p मोल्डेड केस सर्किट ब्रेकर आमतौर पर अधिक सुरक्षित कनेक्शन सुनिश्चित करने के लिए बोल्ट का उपयोग करके लगाए जाते हैं। यह उन्हें उच्च वर्तमान अनुप्रयोगों और कंपन वाले वातावरण के लिए उपयुक्त बनाता है। दूसरी ओर, 63ए 3पी एमसीबी को मानक 35 मिमी डीआईएन रेल पर त्वरित स्थापना के लिए डिज़ाइन किया गया है, जो सुविधाजनक है लेकिन कम यांत्रिक मजबूती प्रदान करता है।

4. विशिष्ट अनुप्रयोग:

63ए 3पी एमसीसीबी का व्यापक रूप से औद्योगिक बिजली वितरण प्रणालियों, मोटर सुरक्षा और माध्यमिक या तृतीयक स्तरों पर फीडर सर्किट में उपयोग किया जाता है। हालाँकि, 63A 3P MCB मुख्य रूप से अंतिम वितरण सर्किट के लिए हैं, जैसे आवासीय या वाणिज्यिक प्रतिष्ठानों में प्रकाश व्यवस्था और सॉकेट आउटलेट।
