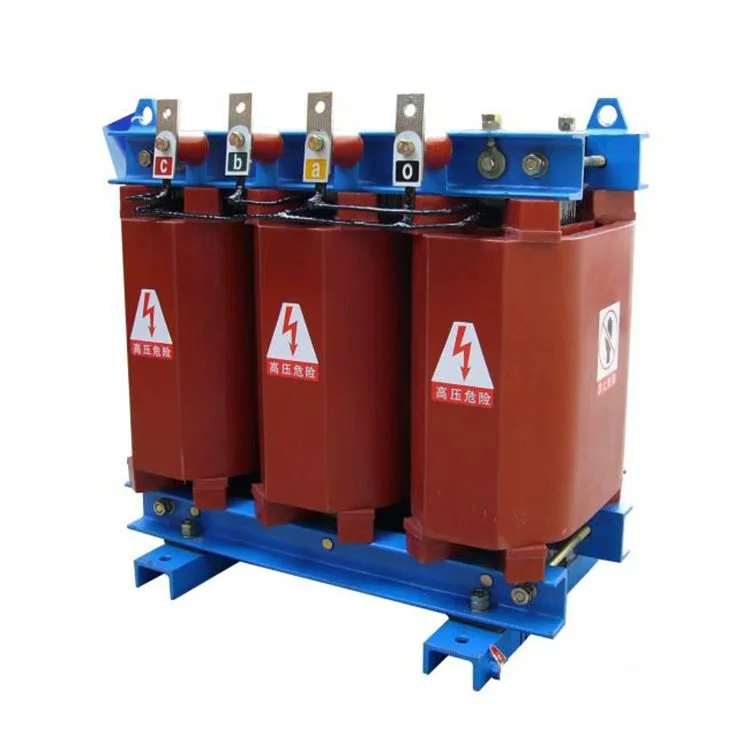

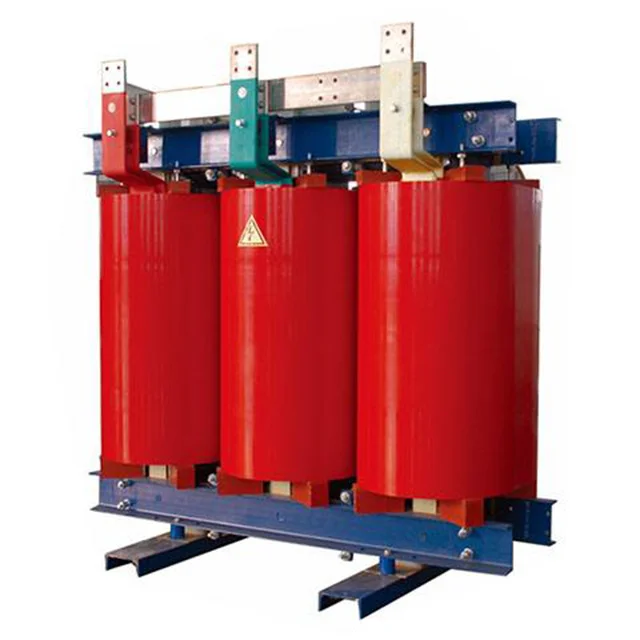

500kva 11kv ड्राई टाइप एनएलटीसी वितरण ट्रांसफार्मर

बढ़ती वैश्विक बिजली मांग की पृष्ठभूमि में, 500kva 11kv ड्राई टाइप एनएलटीसी वितरण ट्रांसफार्मर का व्यापक रूप से ग्रामीण बिजली ग्रिड, उद्योग, वाणिज्य, नई ऊर्जा और सार्वजनिक सुविधाओं जैसे क्षेत्रों में उपयोग किया जाता है। उनकी उच्च विश्वसनीयता को दुनिया भर के 50 से अधिक देशों और क्षेत्रों में संचालन के माध्यम से मान्य किया गया है। इन्हें तंजानिया, जिम्बाब्वे, घाना, दक्षिण अफ्रीका, केन्या, जाम्बिया और अन्य देशों और क्षेत्रों में बेचा गया है।

500kva 11kv ड्राई टाइप एनएलटीसी वितरण ट्रांसफार्मर की संरचनात्मक विशेषताएं:

कॉइल्स: कॉइल्स को तांबे के कंडक्टर के साथ लपेटा जाता है, या तो तार के घाव या फ़ॉइल के घाव, फाइबरग्लास के साथ प्रबलित किया जाता है, और वैक्यूम सुखाने और डीगैसिंग प्रक्रियाओं का उपयोग करके भराव के बिना पूरी तरह से एपॉक्सी राल के साथ डाला जाता है। इसके परिणामस्वरूप उच्च यांत्रिक शक्ति, मजबूत शॉर्ट सर्किट झेलने की क्षमता और उत्कृष्ट आवेग प्रतिरोध होता है।

उच्च वोल्टेज वाइंडिंग: आरंभ और अंत टर्मिनल, साथ ही मध्यवर्ती टैपिंग लीड, तांबे के नट्स के साथ एम्बेडेड होते हैं। यह संरचना अच्छी कठोरता प्रदान करती है, आसानी से नल बदलने की सुविधा प्रदान करती है, और एक साफ और सौंदर्यपूर्ण रूप से मनभावन उपस्थिति सुनिश्चित करती है।

कोर: कोर को 45 डिग्री पूरी तरह से मिटर्ड मल्टी स्टेप लैप जोड़ों के साथ उच्च गुणवत्ता वाले अनाज उन्मुख कोल्ड रोल्ड सिलिकॉन स्टील शीट का उपयोग करके इकट्ठा किया जाता है। 500kva 11kv शुष्क प्रकार एनएलटीसी वितरण ट्रांसफार्मर की सतह एक इन्सुलेट राल परत के साथ लेपित है, जो नमी प्रतिरोध, जंग की रोकथाम और शोर में कमी प्रदान करती है।

क्लैम्पिंग सिस्टम: कॉइल्स को लगातार संपीड़न में रखने के लिए कोर, क्लैम्पिंग फिक्स्चर और कॉइल्स के बीच लोचदार घटकों का उपयोग किया जाता है, जिससे शोर का स्तर कम हो जाता है।

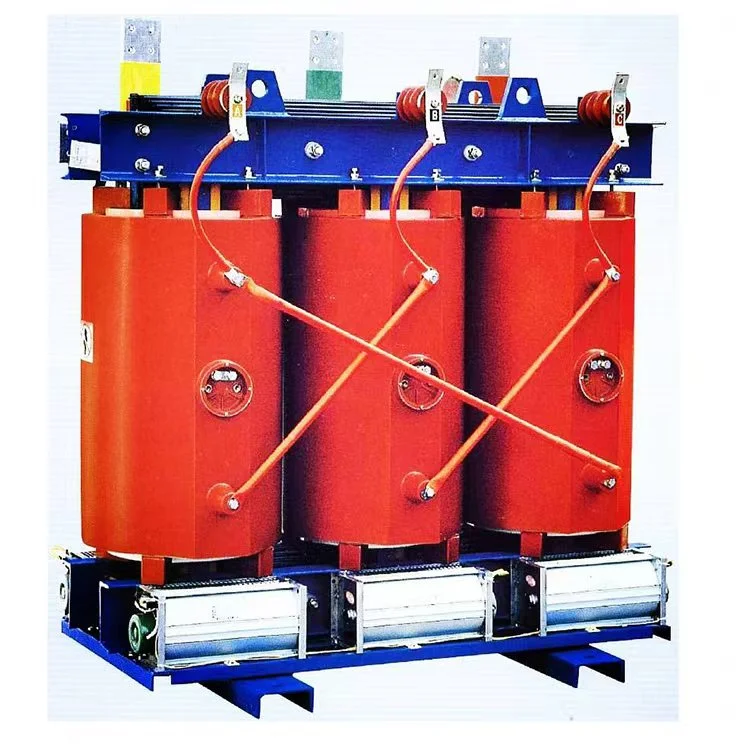

कूलिंग डिज़ाइन: 500kva 11kv ड्राई टाइप एनएलटीसी वितरण ट्रांसफार्मर प्राकृतिक कूलिंग (एएन) के लिए डिज़ाइन किया गया है। अनुदैर्ध्य वेंटिलेशन नलिकाएं पूरी तरह से डाली गई उच्च वोल्टेज और कम वोल्टेज वाइंडिंग की कुंडल दीवारों के अंदर पहले से बनी होती हैं। फोर्स्ड एयर कूलिंग एएफ उपकरण कूलिंग पंखे को एक विकल्प के रूप में स्थापित किया जा सकता है। फोर्स्ड एयर कूलिंग के साथ, रेटेड आउटपुट क्षमता को 50% तक बढ़ाया जा सकता है। 500kVA और उससे नीचे की रेटिंग के लिए 40%।

तापमान की निगरानी: 500kva 11kv ड्राई टाइप एनएलटीसी वितरण ट्रांसफार्मर BWDK श्रृंखला तापमान नियंत्रक से सुसज्जित है। प्लेटिनम प्रतिरोध सेंसर Pt100 को घुमावदार तापमान वृद्धि की निगरानी के लिए कम वोल्टेज कॉइल के शीर्ष पर पूर्व एम्बेडेड छेद में रखा गया है। नियंत्रक स्वचालित रूप से कूलिंग पंखे को चालू या बंद कर देता है और फॉल्ट अलार्म, ओवर टेम्परेचर अलार्म और ओवर टेम्परेचर ट्रिप जैसे कार्य प्रदान करता है। ये सुविधाएँ शुष्क प्रकार के ट्रांसफार्मर के लिए विश्वसनीय अधिभार सुरक्षा प्रदान करती हैं, जिससे इसकी परिचालन सुरक्षा बढ़ जाती है।

उत्पाद पैरामीटर:

उत्पादन उपकरण

अर्ध-तैयार उत्पाद

सुरक्षा संलग्नक IP21

ट्रांसफार्मर कोर

ट्रांसफार्मर वाइंडिंग

परीक्षण केंद्र

घुमावदार कार्यशाला
