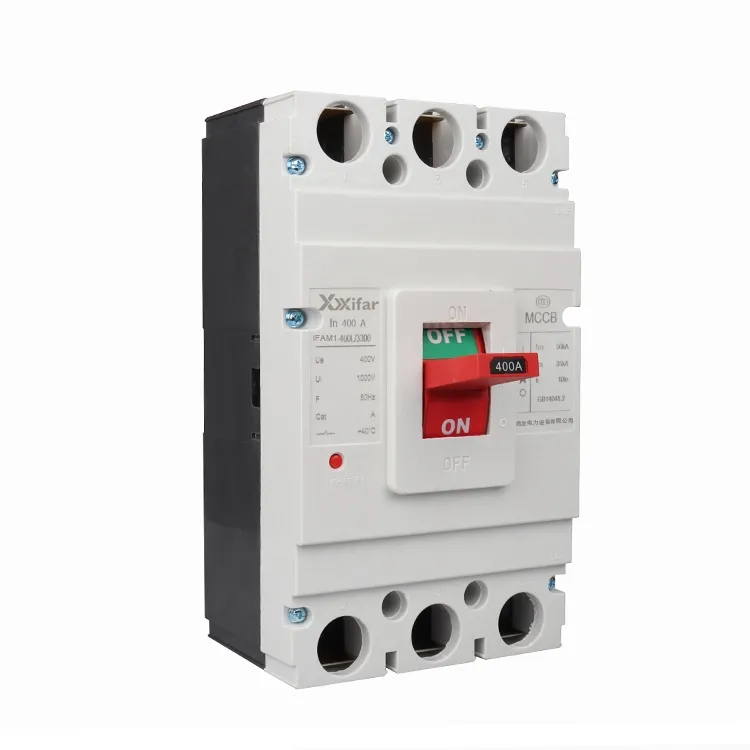

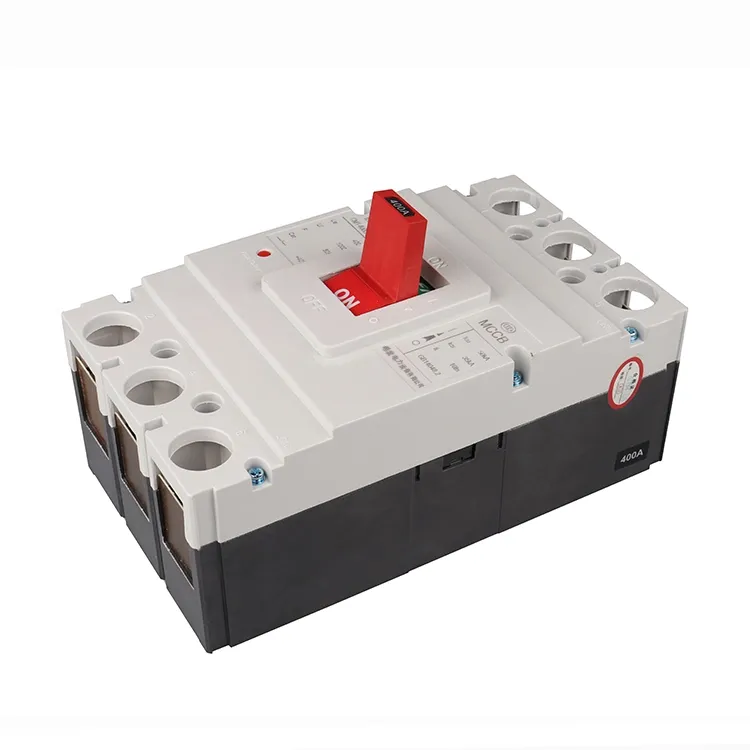

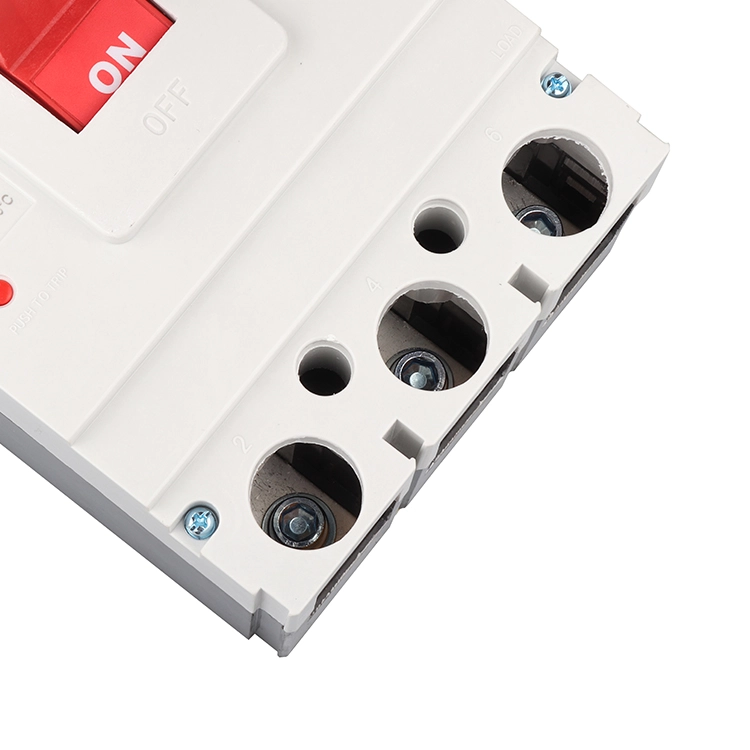

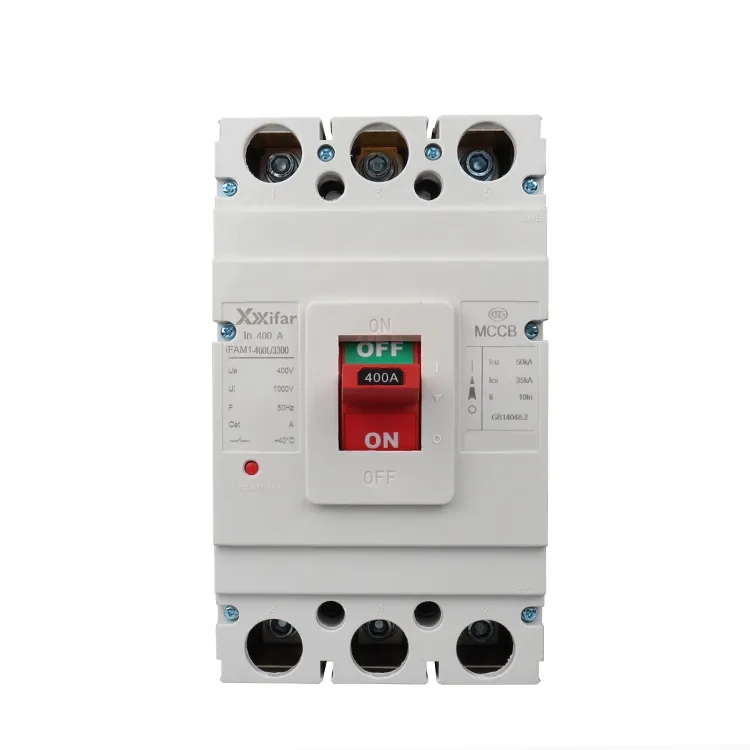

इलेक्ट्रिकल में डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी

विद्युत संरचनात्मक घटकों में डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी:

1. संपर्क प्रणाली:

डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी असेंबली के संपर्क में तांबे आधारित मिश्र धातुओं से बने गतिशील और स्थिर संपर्क होते हैं। यह विद्युत चालकता और यांत्रिक स्थायित्व के बीच संतुलन सुनिश्चित करता है। डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी सतहों के संपर्क आमतौर पर ब्रेकिंग क्षमता पर बेहतर प्रदर्शन प्राप्त करने के लिए सिल्वर प्लेटेड होते हैं। रेटेड शर्तों के तहत, सिस्टम 20,000 ऑपरेशन से अधिक का यांत्रिक जीवन प्राप्त कर सकता है।

2. चाप शमन कक्ष:

डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी का आर्क चैंबर धातु आर्क स्प्लिटर प्लेटों के ढेर से सुसज्जित है जो आर्क वोल्टेज को बढ़ाने और विलुप्त होने में तेजी लाने के लिए आर्क को कई छोटे आर्क में विभाजित करता है। उच्च प्रदर्शन मॉडल में, चुंबकीय ब्लोआउट तकनीक को डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी पर लागू किया जाता है। विद्युत चुम्बकीय बल चाप को आर्क शूट में ले जाता है, जिससे चाप लगभग 10 एमएस के भीतर विलुप्त हो जाता है।

3. संचालन तंत्र:

एक डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी वैकल्पिक है जो एक मैनुअल ऑपरेटिंग हैंडल और रिमोट कंट्रोल के लिए एक मोटराइज्ड ड्राइवर से सुसज्जित है। -20°C से +40°C के परिवेश तापमान रेंज के भीतर स्थिर प्रदर्शन सुनिश्चित करने के लिए तंत्र को IEC 60947-2 के अनुसार डिज़ाइन किया गया है।

4. ट्रिपिंग तंत्र:

ट्रिपिंग प्रणाली आम तौर पर थर्मल और चुंबकीय सुरक्षा को जोड़ती है। थर्मल ट्रिप यूनिट ओवरलोड सुरक्षा प्रदान करने के लिए एक बाईमेटल पट्टी का उपयोग करती है, जो एक व्युत्क्रम समय वर्तमान विशेषता का अनुसरण करती है। चुंबकीय यात्रा इकाई एक तेज़ प्रतिक्रिया विद्युत चुम्बकीय तंत्र का उपयोग करती है। जब शॉर्ट सर्किट करंट पूर्व निर्धारित सीमा तक पहुंचता है, तो लगभग 5 एमएस के भीतर ट्रिपिंग हो सकती है।

5. मोल्डेड इंसुलेटिंग केस

डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी का घेरा ग्लास फाइबर प्रबलित थर्मोसेटिंग प्लास्टिक से बना है, जो यूएल94 वी-0 ज्वाला-मंदक आवश्यकताओं को पूरा करता है। डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी का डिज़ाइन आमतौर पर आईपी40 सुरक्षा का अनुपालन करता है, जो 1 मिमी से बड़ी ठोस वस्तुओं के प्रवेश को रोकता है।

डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी विद्युत पैरामीटर में:

इलेक्ट्रिकल में डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर एमसीसीबी के मुख्य तकनीकी पैरामीटर:

1. रेटेड अल्टीमेट शॉर्ट सर्किट ब्रेकिंग क्षमता (आईसीयू):

आईसीयू अधिकतम शॉर्ट सर्किट करंट का प्रतिनिधित्व करता है जिसे डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर चरम स्थितियों में बाधित कर सकता है। वानजाउ झीफा इलेक्टिक पावर इक्विपमेंट कंपनी लिमिटेड की सामान्य रेटिंग में 25 केए, 35 केए और 50 केए शामिल हैं, जिनका परीक्षण कम पावर फैक्टर स्थिति के तहत किया जाता है, जो आमतौर पर 0.2 है।

2. रेटेड सेवा शॉर्ट-सर्किट ब्रेकिंग क्षमता (आईसीएस)

आईसीएस डीसी 250ए 4पी मोल्डेड केस सर्किट ब्रेकर की गलती धाराओं को बार-बार बाधित करने की क्षमता को इंगित करता है। वानजाउ XiFA इलेक्टिक पावर इक्विपमेंट कंपनी लिमिटेड में मोल्डेड केस सर्किट ब्रेकर एमसीसीबी आमतौर पर कम से कम 75% आईसीयू का आईसीएस प्राप्त करते हैं। परीक्षण में निर्दिष्ट वर्तमान स्तरों पर कई व्यवधान अनुक्रम शामिल होते हैं।

3. वर्तमान सीमित प्रदर्शन

अनुकूलित संपर्क डिजाइन और आर्क नियंत्रण के माध्यम से, वानजाउ XiFa इलेक्टिक पावर इक्विपमेंट कंपनी लिमिटेड में 250a 4p मोल्डेड केस सर्किट ब्रेकर, पीक शॉर्ट सर्किट करंट को लगभग 50% से 70% तक सीमित कर सकता है। यह बिजली वितरण प्रणाली पर यांत्रिक और थर्मल तनाव को काफी कम कर देता है।

250a 4p मोल्डेड केस सर्किट ब्रेकर की ट्रिपिंग विशेषताएँ वर्गीकरण:

टाइप ए: 2 से 3 × इंच: सेमीकंडक्टर सुरक्षा के लिए उपयुक्त

टाइप बी: 3 से 5 × इन: सामान्य प्रयोजन, कार्मिक सुरक्षा सहित

टाइप सी: 5 से 10 × इन: मानक वितरण सर्किट

टाइप डी: 10 से 20 × इंच: ट्रांसफॉर्मर जैसे आगमनात्मक भार

टाइप K: 8 से 14 × इंच: समर्पित मोटर सुरक्षा
