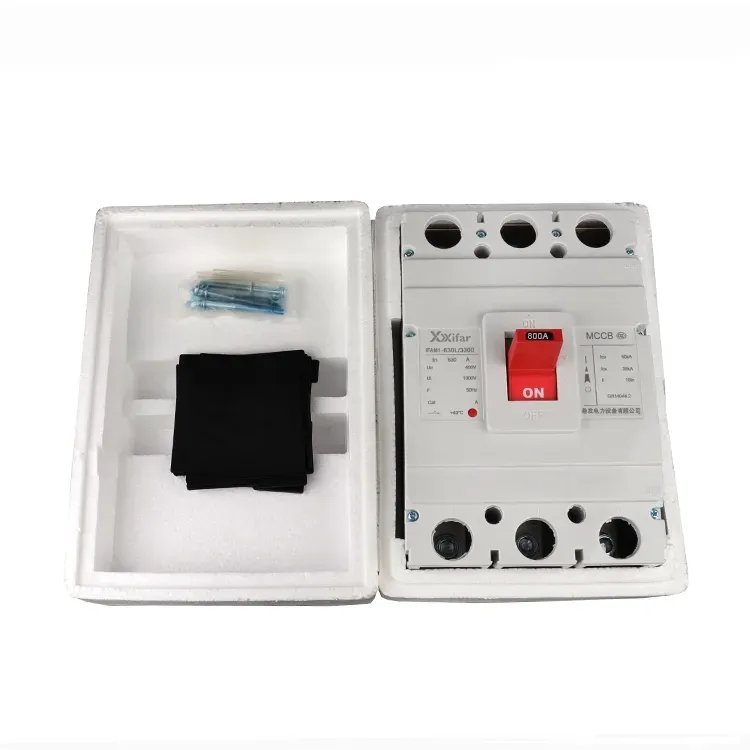

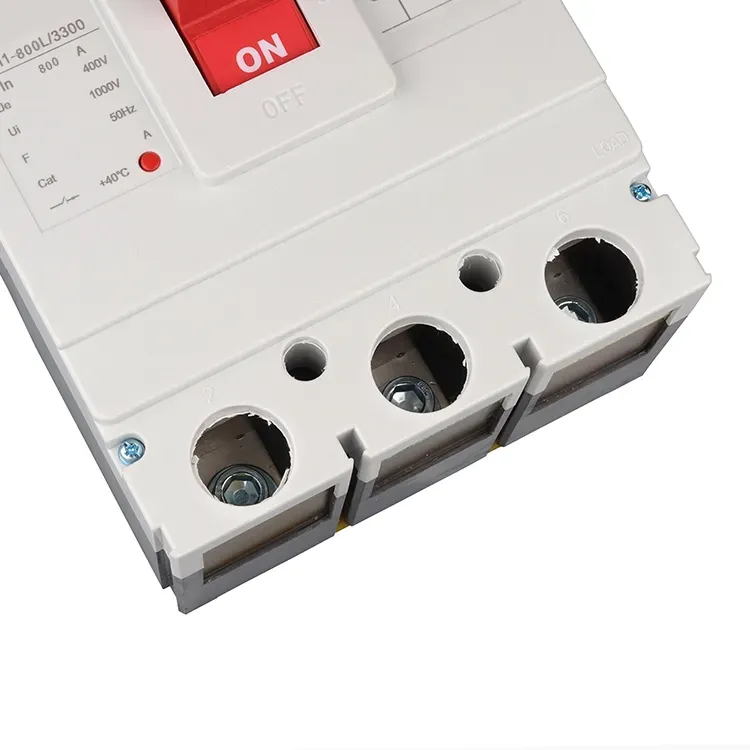

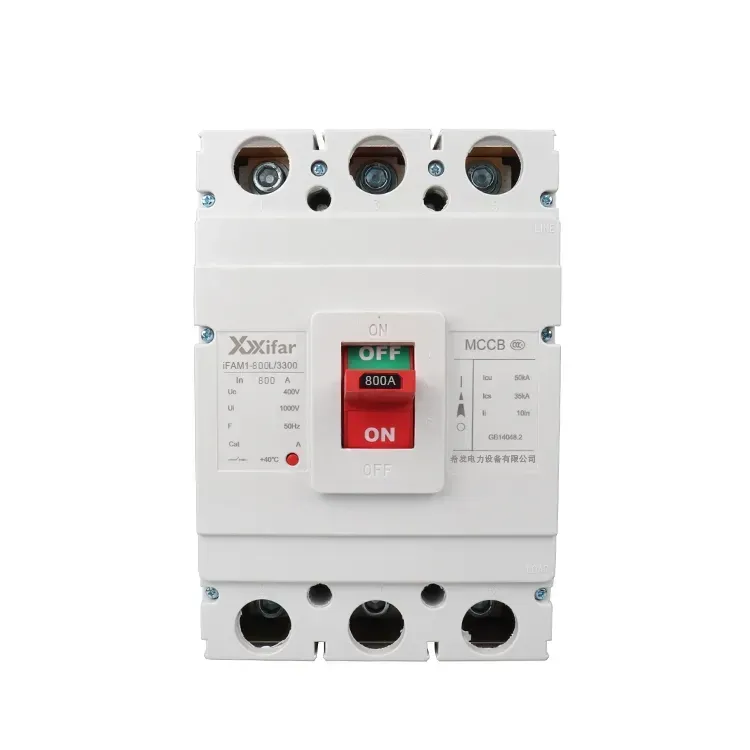

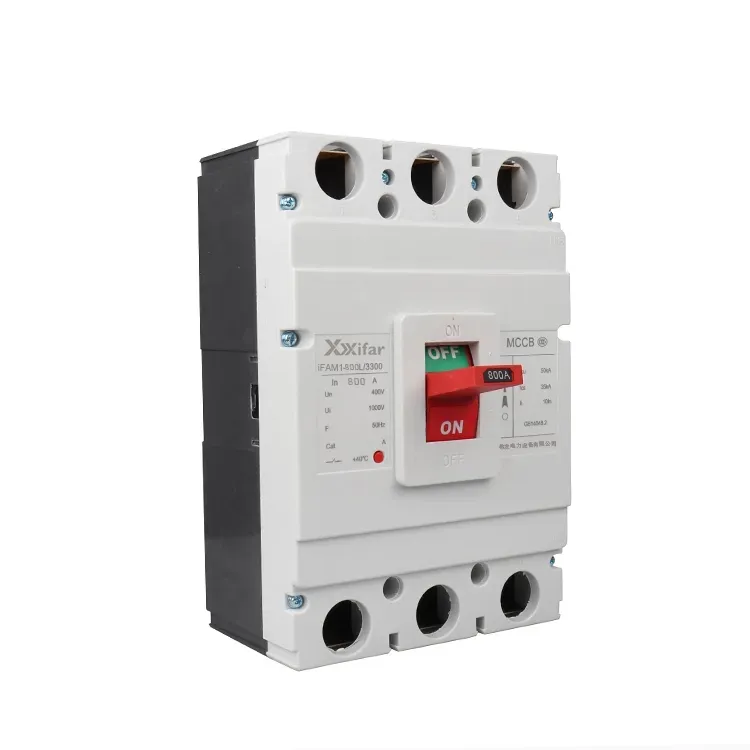

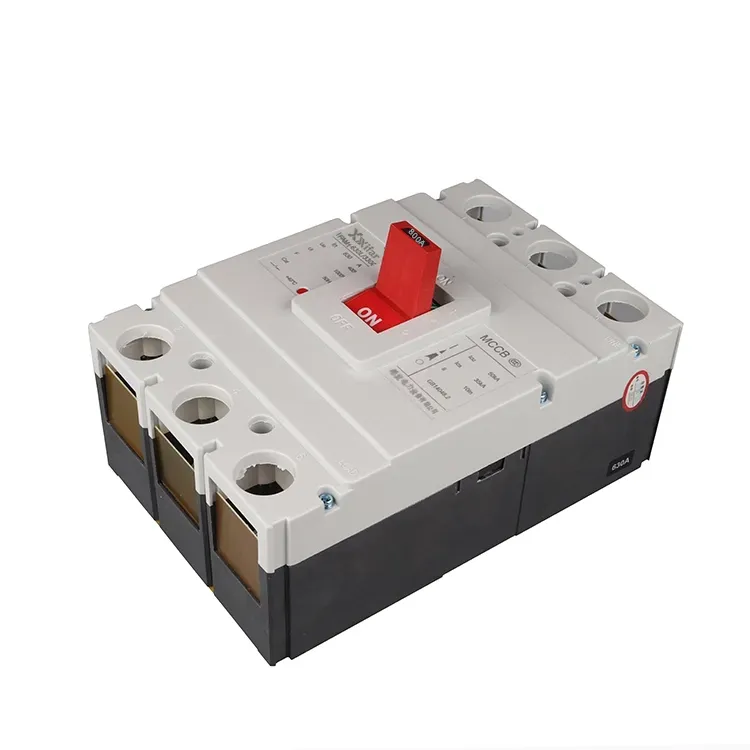

एक 800 amp 4पोल इलेक्ट्रिक एमसीसीबी मोल्डेड केस सर्किट ब्रेकर ग्राहक की विभिन्न मांगों को पूरा करने के लिए थर्मल मैग्नेटिक ट्रिप यूनिट या इलेक्ट्रॉनिक ट्रिप यूनिट से लैस हो सकता है। इससे भी अधिक, विस्तार इकाई, जैसे कि अंडरवोल्टेज ट्रिप कॉइल, अवशिष्ट वर्तमान उपकरण और मोटर सुरक्षा इकाई, 800 amp 4पोल इलेक्ट्रिक एमसीसीबी मोल्डेड केस सर्किट ब्रेकर को एप्लिकेशन की मांग को पूरा करने के लिए अधिक फ़ंक्शन प्राप्त करने की अनुमति देती है। परिचय सुरक्षा फ़ंक्शन नीचे दिखाया गया है।
जब सर्किट करंट रेटेड मूल्य से अधिक हो जाता है, तो 800 amp 4पोल इलेक्ट्रिक एमसीसीबी मोल्डेड केस सर्किट ब्रेकर की बाईमेटल पट्टी गर्म हो जाती है और झुक जाती है, जो ट्रिप तंत्र को सक्रिय करती है। ट्रिपिंग का समय धारा के वर्ग के व्युत्क्रमानुपाती होता है।
शॉर्ट सर्किट की स्थिति में, एक उच्च फॉल्ट करंट विद्युत चुम्बकीय बल उत्पन्न करता है, जो ट्रिप तंत्र को लगभग तुरंत संचालित करने के लिए प्रेरित करता है।
इस प्रकार, थर्मल मैग्नेटिक 800A 4 पोल एमसीसीबी आमतौर पर दो चरण की सुरक्षा प्रदान करते हैं, जो लंबे समय तक देरी से सुरक्षा और तात्कालिक सुरक्षा है। इसे गैर चयनात्मक प्रकार भी कहा जाता है।
800 amp 4पोल इलेक्ट्रिक एमसीसीबी मोल्डेड केस सर्किट ब्रेकर पर एक माइक्रोप्रोसेसर सटीक सुरक्षा प्रदान करने के लिए सर्किट करंट की लगातार निगरानी और गणना करता है।
चयनात्मकता प्राप्त करने के लिए शॉर्ट सर्किट स्थितियों के दौरान 800 amp 4पोल इलेक्ट्रिक एमसीसीबी मोल्डेड केस सर्किट ब्रेकर पर प्रीसेट विलंब लागू किया जाता है।
गंभीर खराबी की स्थिति में, 800 amp 4पोल इलेक्ट्रिक एमसीसीबी मोल्डेड केस सर्किट ब्रेकर सर्किट को अलग करने में देरी किए बिना ट्रिप हो जाता है।
इसे 800 amp 4पोल इलेक्ट्रिक एमसीसीबी मोल्डेड केस सर्किट ब्रेकर पर ग्राउंड फॉल्ट करंट का पता लगाने और बाधित करने के लिए डिज़ाइन किया गया है।
इस प्रकार, इलेक्ट्रॉनिक 800A 4P MCCB आम तौर पर चार चरण की सुरक्षा प्रदान करते हैं, जो लंबे समय की देरी से सुरक्षा, कम समय की देरी, तात्कालिक सुरक्षा और ग्राउंड फॉल्ट सुरक्षा है। इलेक्ट्रॉनिक 800A 4P MCCB को चयनात्मक प्रकार MCCB भी कहा जाता है।
| उत्पाद मोड | पोल | आयाम | |||||||
| L | एल1 | एल2 | W | W1 | डब्ल्यू 2 | H | एच 1 | ||
| एम1-63एल | 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 |
| एम1-63एम | 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 |
| एम1-125एल | 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 |
| एम1-125एम | 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 |
| एम1-250एल | 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 |
| एम1-250एम | 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 |
| एम1-400 | 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 |
| एम1-630 | 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 |
| एम1-800 | 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 |
| एम1-1250 | 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
एक 800 amp 4पोल इलेक्ट्रिक एमसीसीबी मोल्डेड केस सर्किट ब्रेकर भी एक अंडरवोल्टेज रिलीज से लैस हो सकते हैं जो आपूर्ति वोल्टेज एक निर्धारित सीमा से नीचे आने पर 800A मोल्डेड केस सर्किट ब्रेकर को स्वचालित रूप से ट्रिप कर देता है।
कुछ संस्करण, जैसे रिसाव सुरक्षा प्रकार, पृथ्वी रिसाव का पता लगा सकते हैं और बिजली के झटके से सुरक्षा प्रदान कर सकते हैं।
मोटर सुरक्षा एमसीसीबी विशेष रूप से मोटर सर्किट के लिए डिज़ाइन किए गए हैं, जो अक्सर स्टार्टअप के दौरान उच्च प्रवाह धाराओं को समायोजित करने के लिए डी प्रकार की यात्रा विशेषताओं का उपयोग करते हैं।
|
रेटेड फ़्रेम करंट |
800 |
|
रेटेड वर्किंग करंट |
630ए; 700ए; 800ए |
|
खम्भों की संख्या |
3 पोल + तटस्थ; 4 पोल |
|
आवृत्ति |
50/60 हर्ट्ज |
|
रेटेड कार्यशील वोल्टेज |
400 वी; 415 वी; 660 वी; 690 वी |
|
रेटेड इन्सुलेशन वोल्टेज |
800 वी या 1000 वी |
|
अंतिम शॉर्ट सर्किट तोड़ने की क्षमता |
50kA; 75kA |
|
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता |
35kA; 50kA |
|
यांत्रिक सेवा जीवन |
10000 बार |
|
विद्युत सेवा जीवन |
2000 बार |
|
चाप दूरी |
≤100 मिमी |
