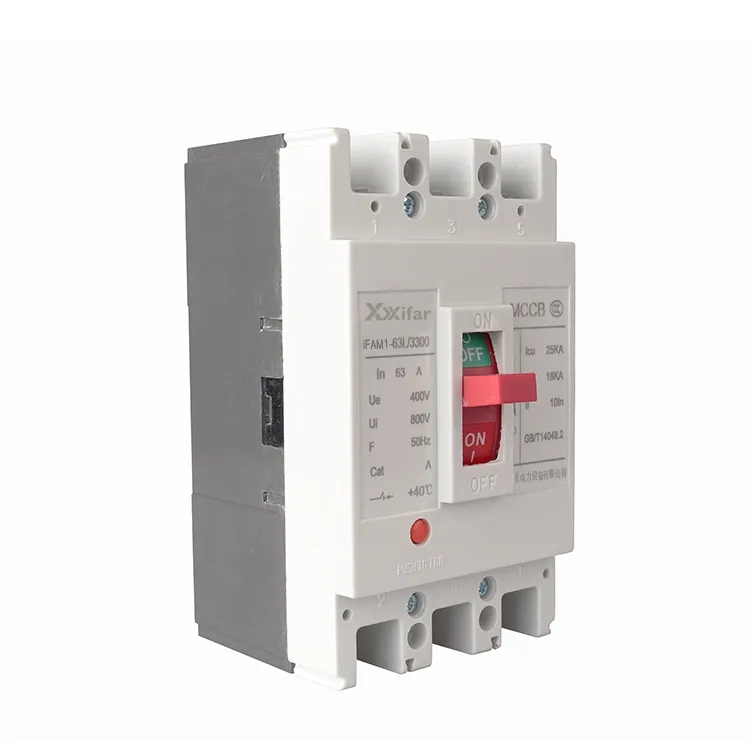

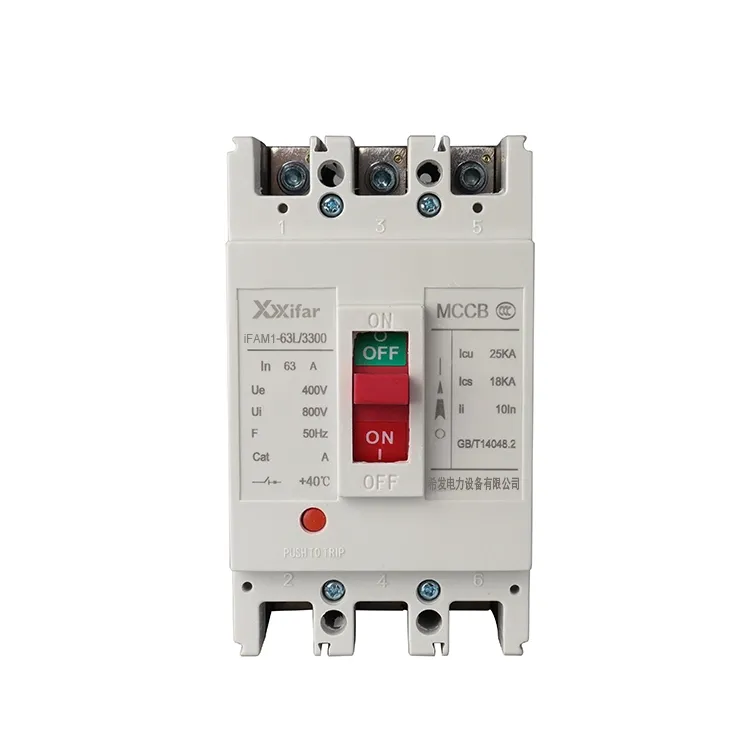

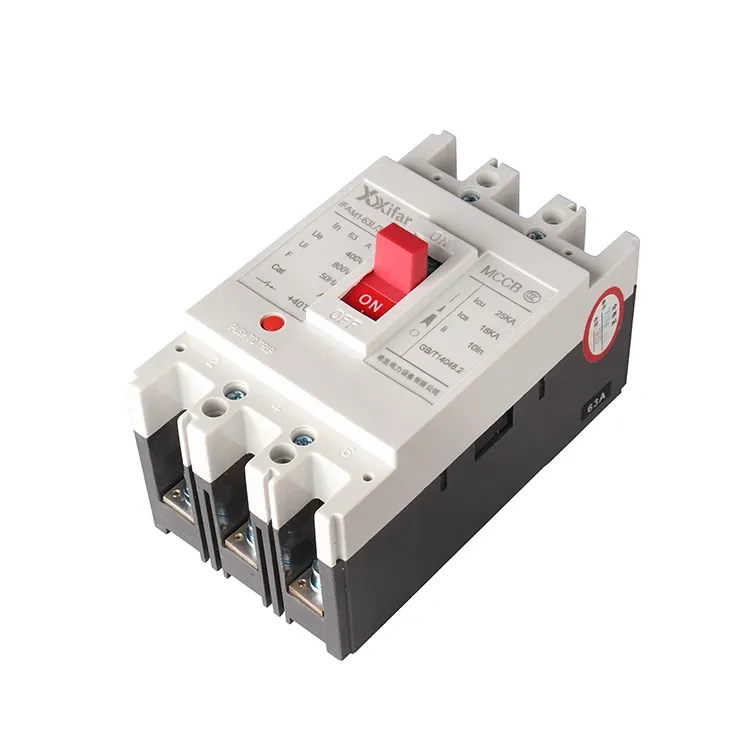

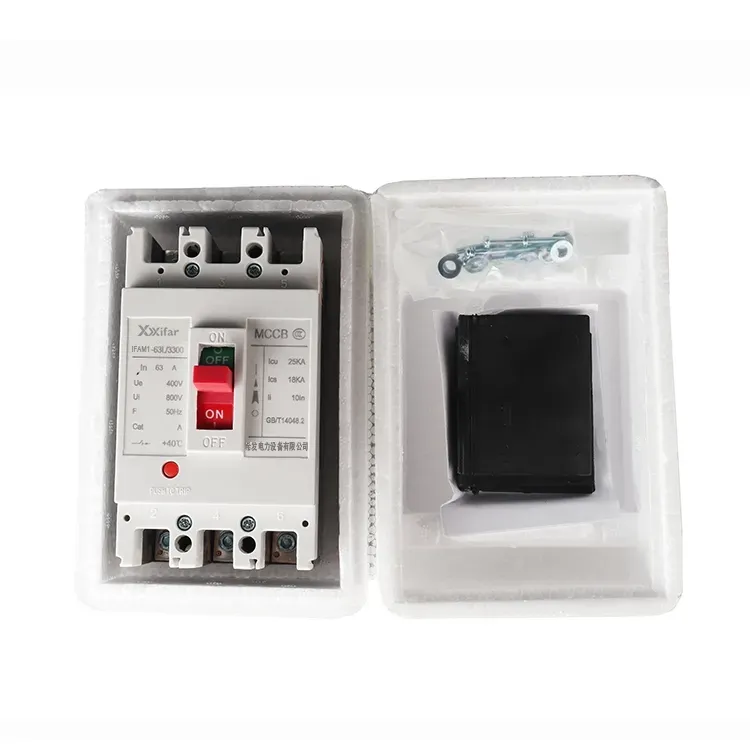

सहायक संपर्कों के साथ 63ए 4पी टीपीएन एमसीसीबी

सहायक संपर्कों के साथ 63ए 4पी टीपीएन एमसीसीबी एक मोल्डेड केस सर्किट ब्रेकर है जिसमें 63ए फ्रेम करंट और 4 पोल या 3 पोल प्लस न्यूरल है। बाहर से देखने पर यह 4 पोल और 3 पोल ई + एन मोल्डेड केस सर्किट ब्रेकर के बीच काफी बंद है। हालाँकि, इसमें 63a TPN MCCB के न्यूट्रल पोल में शॉर्ट सर्किट सुरक्षा और ओवरलोड सुरक्षा नहीं है, जिसका अर्थ है कि न्यूट्रल पोल में केवल अलगाव का कार्य होता है।

सहायक संपर्कों के साथ 63ए 4पी टीपीएन एमसीसीबी का रेटेड करंट 63ए से कम या उसके बराबर सेट किया जा सकता है, जैसे 10, 16, 20, 25, 32, 40 और 50 एम्प। हालाँकि, इलेक्ट्रिकल इंजीनियर पावर सिस्टम डिजाइनिंग में रेटेड करंट का मान फ्रेम करंट से कम निर्धारित करना पसंद करते हैं।

अधिक सुचारू संचालन अनुभव लाने के लिए, वानजाउ Xifa इलेक्ट्रिक पावर इक्विपमेंट कं, लिमिटेड सहायक संपर्कों के साथ 63a 4p tpn mccb को कई ऑपरेशन विधि जैसे कि घूमने वाले हैंडल और मोटर ड्राइविंग की भी अनुमति देता है।

उत्पाद पैरामीटर:

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: सहायक संपर्कों वाले 63ए 4पी टीपीएन एमसीसीबी में सहायक संपर्कों का क्या कार्य है?

ए: 1. स्थिति संकेत: 63ए 4पी टीपीएन एमसीसीबी को दिखाने के लिए चाहे वह चालू, बंद या फिसली हुई स्थिति में हो;

2. रिमोट मॉनिटरिंग और नियंत्रण: वास्तविक समय स्थिति प्रदान करने के लिए 63ए 4पी टीपीएन एमसीसीबी, पीएलसी या अलार्म को नियंत्रित करने के लिए सहायक संपर्कों को जोड़ा जा सकता है;

3. इंटरलॉकिंग: सहायक संपर्कों का उपयोग अन्य उपकरणों के साथ समन्वय करने के लिए योजनाओं को इंटरलॉक करने के लिए किया जा सकता है।

प्रश्न: सहायक संपर्कों के अलावा, क्या अन्य स्पेयर पार्ट्स 63a 4p tpn mccb पर सुसज्जित हो सकते हैं?

ए: 1. शंट ट्रिप (शंट रिलीज): वोल्टेज सिग्नल लगाकर 63ए 4पी टीपीएन एमसीसीबी को दूर से ट्रिप करने की अनुमति देता है।

2. अंडरवोल्टेज ट्रिप (यूवीआर / अंडरवोल्टेज रिलीज): जब आपूर्ति वोल्टेज एक निर्धारित स्तर से नीचे चला जाता है तो ट्रिप 63ए 4पी टीपीएन एमसीसीबी स्वचालित रूप से ट्रिप हो जाती है।

3. अलार्म/सिग्नल संपर्क: सहायक संपर्कों से अलग, 63ए 4पी टीपीएन एमसीसीबी ट्रिप होने पर एक विद्युत सिग्नल प्रदान करता है।

4. मैकेनिकल इंटरलॉक/इलेक्ट्रिकल इंटरलॉक: दो एमसीसीबी को एक ही समय में चालू होने से रोकता है या एक क्रम लागू करता है।

प्रश्न: 63a tpn mccb के बजाय 63a 4p mccb स्थापित करने का क्या लाभ है?

उ: 63ए टीपीएन एमसीसीबी के बजाय, 63ए 4पी एमसीसीबी के फायदे नीचे दिए गए जैसे हो सकते हैं:

1. तटस्थ सुरक्षा: 4P 63a मोल्डेड केस सर्किट ब्रेकर में, तटस्थ पोल में ओवरलोड और शॉर्ट-सर्किट सुरक्षा भी होती है, जबकि 3P+N में आमतौर पर ऐसा नहीं होता है।

लाभ: उच्च या असंतुलित तटस्थ धाराओं वाले सिस्टम के लिए उच्च सुरक्षा प्रदान करता है।

2. खराबी की स्थिति में बेहतर सुरक्षा: खराबी की स्थिति में सभी चार खंभे एक साथ ट्रिप हो जाते हैं।

लाभ: तटस्थ ओवरकरंट क्षति के जोखिम को कम करता है और पूर्ण वियोग सुनिश्चित करता है।

3. संवेदनशील भार के लिए उपयुक्त: डेटा केंद्रों, अस्पतालों या महत्वपूर्ण औद्योगिक अनुप्रयोगों के लिए आदर्श जहां तटस्थ सुरक्षा महत्वपूर्ण है।

लाभ: उपकरण को न्यूट्रल ओवरलोड से होने वाली क्षति से बचाता है।

4. उच्च प्रणाली विश्वसनीयता: चरण कंडक्टरों के साथ तटस्थ यात्राएं, छिपे हुए दोषों को रोकना।

लाभ: अज्ञात तटस्थ दोषों के कारण होने वाले रखरखाव और डाउनटाइम को कम करता है।

5. उच्च सुरक्षा मानकों का अनुपालन: महत्वपूर्ण प्रतिष्ठानों के लिए अक्सर कुछ मानकों या स्थानीय नियमों की आवश्यकता होती है।

लाभ: कड़ी सुरक्षा और डिज़ाइन आवश्यकताओं को पूरा करता है।
