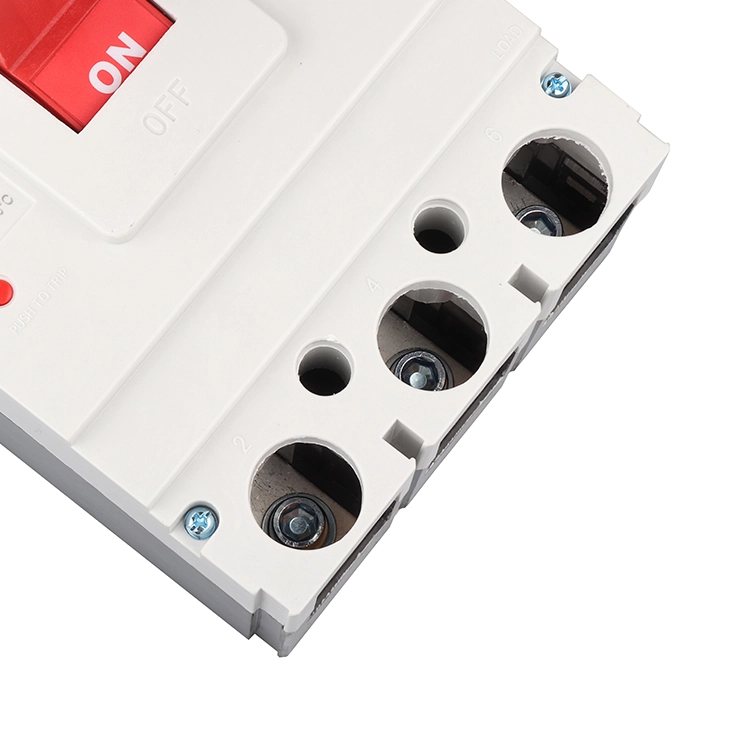

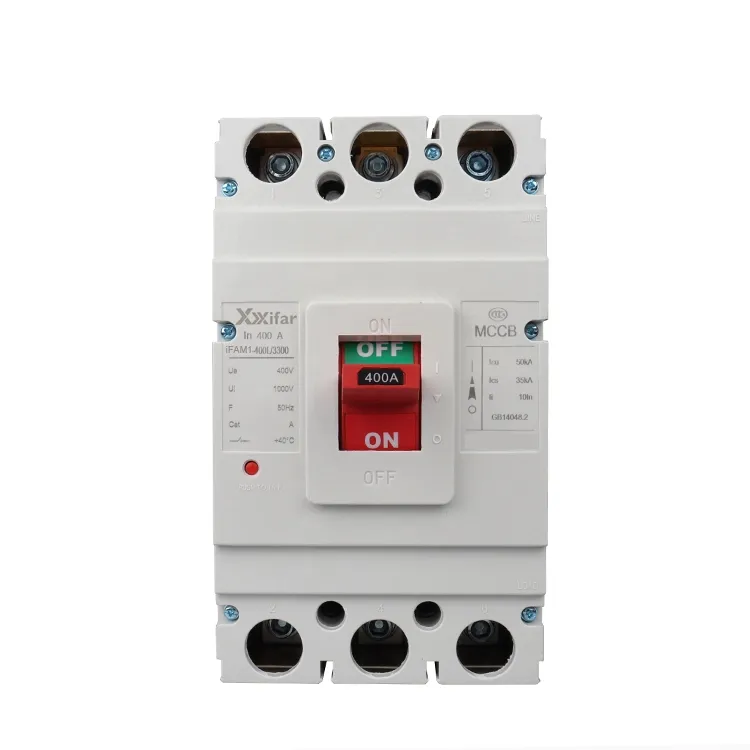

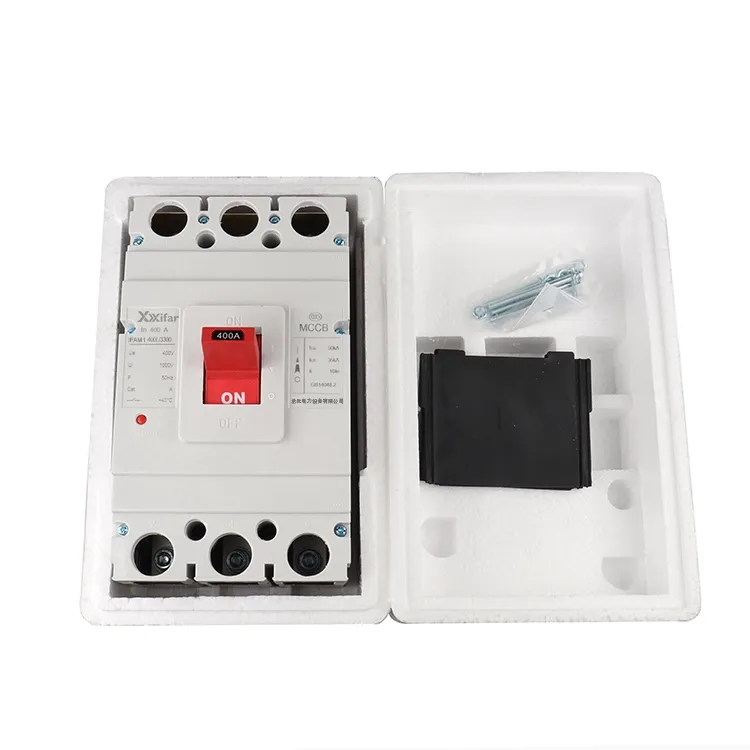

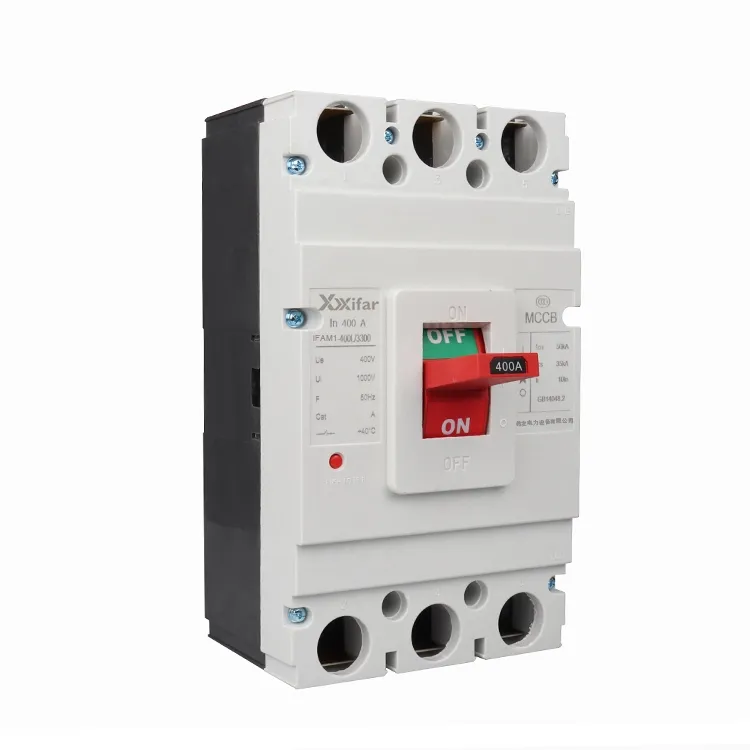

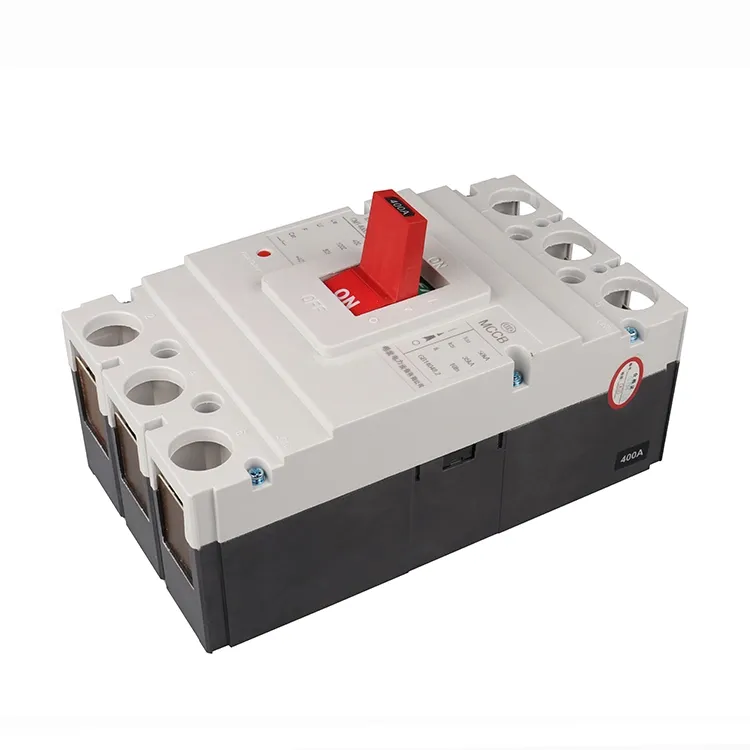

400ए 3पी एमसीसीबी संलग्न मोल्डेड केस स्विच

400a 3p mccb संलग्न मोल्डेड केस स्विच एक प्रकार का ब्रेकर है जिसमें मोल्डेड इंसुलेटिंग संलग्नक और वायु इन्सुलेशन होता है। इसे आमतौर पर कम वोल्टेज वितरण प्रणालियों में रेटेड सीमा के भीतर सामान्य धाराओं और गलती धाराओं दोनों को बाधित या अलग करने के लिए स्थापित और लागू किया जाता है, जो केबल और विद्युत उपकरणों की सुरक्षा में मदद करता है। A 400a 3p mccb संलग्न मोल्डेड केस स्विच के लिए सामान्य ट्रिपिंग विधियों में केवल चुंबकीय, थर्मल चुंबकीय और इलेक्ट्रॉनिक ट्रिप इकाइयां शामिल हैं।

एक चुंबकीय केवल यात्रा पूरी तरह से शॉर्ट सर्किट स्थितियों के तहत संचालित होती है। दूसरे शब्दों में, 400a 3p mccb संलग्न मोल्डेड केस स्विच तभी ट्रिप होता है जब शॉर्ट सर्किट जैसी कोई खराबी होती है। इस प्रकार का उपयोग अक्सर हीटर सर्किट या मोटर सर्किट में किया जाता है जहां अलग अधिभार सुरक्षा पहले से ही प्रदान की जाती है।

थर्मल मैग्नेटिक ट्रिप इकाइयाँ शॉर्ट सर्किट और करंट पर निरंतर प्रतिक्रिया करती हैं। यदि किसी निश्चित अवधि के लिए करंट 400A से अधिक हो जाता है या शॉर्ट सर्किट होता है, तो 400a 3p mccb संलग्न मोल्डेड केस स्विच ट्रिप हो जाएगा। क्योंकि यह दो सुरक्षा तंत्रों को जोड़ता है, इसे कभी-कभी 400a 3p mccb संलग्न मोल्डेड केस स्विच पर एक संयुक्त या दोहरी यात्रा के रूप में संदर्भित किया जाता है, जिसे आमतौर पर सामान्य बिजली वितरण में लागू किया जाता है।

इलेक्ट्रॉनिक ट्रिप इकाइयाँ अधिक उन्नत और परिपक्व समाधान का प्रतिनिधित्व करती हैं। इस प्रकार के साथ, चुंबकीय पिकअप, थर्मल सेटिंग्स और ट्रिपिंग विलंब जैसे मापदंडों को समायोजित किया जा सकता है, जिससे 400a 3p एमसीसीबी संलग्न मोल्डेड केस स्विच अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हो जाता है। हालाँकि, यह अतिरिक्त लचीलापन आमतौर पर उच्च लागत के साथ आता है।

इन प्रकारों के अलावा, विशेष रूप से मोटर सुरक्षा के लिए डिज़ाइन किए गए मोल्डेड केस सर्किट ब्रेकर भी हैं। ऐसे अनुप्रयोगों के लिए, चुंबकीय ट्रिप सेटिंग आम तौर पर अधिक होती है, जो रेटेड करंट से दस गुना से अधिक होती है, ताकि मोल्डेड केस सर्किट ब्रेकर अनावश्यक रूप से ट्रिपिंग के बिना मोटर स्टार्टअप के दौरान उच्च इनरश करंट का सामना कर सके, साथ ही गलती की स्थिति में सुरक्षा प्रदान कर सके।

400ए 3पी एमसीसीबी संलग्न मोल्डेड केस स्विच पैरामीटर:

400ए 3पी एमसीसीबी संलग्न मोल्डेड केस स्विच सहायक उपकरण के कार्य

सहायक उपकरण 400a 3p mccb संलग्न मोल्डेड केस स्विच के बुनियादी कार्यों का विस्तार और पूरक करते हैं। वे नियंत्रण विकल्प जोड़ते हैं और सुरक्षा सुविधाओं को बढ़ाते हैं ताकि उन्हें डिवाइस का अभिन्न अंग बनाया जा सके। 400a 3p एमसीसीबी संलग्न मोल्डेड केस स्विच के सामान्य सहायक उपकरणों में सहायक संपर्क, अलार्म संपर्क, शंट ट्रिप इकाइयां, अंडर वोल्टेज रिलीज, मोटर ऑपरेटर और बाहरी रोटरी हैंडल शामिल हैं।

1) सहायक संपर्क

सहायक संपर्कों का उपयोग मुख्य रूप से यह इंगित करने के लिए किया जाता है कि 400a 3p एमसीसीबी संलग्न मोल्डेड केस स्विच खुला है या बंद है, लेकिन वे यह नहीं दिखाते हैं कि कोई खराबी हुई है या नहीं। वे नियंत्रण सर्किट से जुड़े हुए हैं। मोल्डेड केस सर्किट ब्रेकरों के लिए, 400A और उससे अधिक के फ्रेम आकार में, लगभग 6A के थर्मल करंट के साथ दो सामान्य रूप से खुले और दो सामान्य रूप से बंद संपर्कों के कॉन्फ़िगरेशन उपलब्ध हैं। 100A का फ़्रेम आकार आमतौर पर सिंगल ब्रेक चेंजओवर संपर्क का उपयोग करता है, जबकि 225A और 250A और लगभग 3A के पारंपरिक थर्मल करंट के साथ ब्रिज संपर्क संरचना को अपनाने के लिए।

2) अलार्म संपर्क

अलार्म संपर्कों को सिग्नल देने के लिए डिज़ाइन किया गया है जब 400a 3p एमसीसीबी संलग्न मोल्डेड केस स्विच ओवरलोड, शॉर्ट सर्किट या अंडर वोल्टेज जैसे दोषों के कारण स्वचालित रूप से ट्रिप हो जाता है। उनका ऑपरेटिंग करंट आम तौर पर 0.3A पर AC 380V या 0.15A पर DC 220V होता है, लेकिन यह आमतौर पर 1A से अधिक नहीं होता है। हालाँकि, थर्मल करंट आमतौर पर 1 से 2.5A की सीमा के भीतर आता है।

3) शंट ट्रिप यूनिट

एक शंट ट्रिप यूनिट 400a 3p mccb संलग्न मोल्डेड केस स्विच को दूर से खोलने की अनुमति देती है। इसका ऑपरेटिंग वोल्टेज मुख्य सर्किट वोल्टेज से स्वतंत्र हो सकता है। यह कम समय की ड्यूटी के लिए है, और कुंडल को सक्रिय करने का समय सामान्यतः एक सेकंड से अधिक नहीं होना चाहिए, अन्यथा कुंडल क्षतिग्रस्त हो सकता है।

कॉइल बर्नआउट को रोकने के लिए, शंट ट्रिप कॉइल के साथ श्रृंखला में एक माइक्रोस्विच जुड़ा हुआ है। जब कॉइल सक्रिय होती है, तो आर्मेचर आकर्षित होता है, जिसके कारण माइक्रोस्विच सामान्य रूप से बंद से सामान्य रूप से खुली स्थिति में बदल जाता है। यह नियंत्रण सर्किट को बाधित करता है, इसलिए भले ही पुश बटन को दबाए रखा जाए, कॉइल सक्रिय नहीं रहेगी। यह डिज़ाइन कॉइल को ज़्यादा गरम होने से प्रभावी ढंग से बचाता है। एक बार जब 400ए 3पी एमसीसीबी संलग्न मोल्डेड केस स्विच रीसेट हो जाता है और फिर से बंद हो जाता है, तो माइक्रोस्विच अपनी सामान्य रूप से बंद स्थिति में वापस आ जाता है। शंट ट्रिप इकाइयाँ विभिन्न अनुप्रयोगों के अनुरूप विभिन्न नियंत्रण वोल्टेज और आवृत्तियों में उपलब्ध हैं।

4) वोल्टेज रिलीज के तहत

अंडर वोल्टेज रिलीज़ का उपयोग सर्किट और बिजली उपकरणों को कम वोल्टेज की स्थिति से बचाने के लिए किया जाता है। इसका कॉइल मोल्डेड केस सर्किट ब्रेकर के आपूर्ति पक्ष से जुड़ा हुआ है, और ब्रेकर केवल तभी बंद किया जा सकता है जब कॉइल सक्रिय हो। यदि वोल्टेज बहुत कम है, तो 400a 3p एमसीसीबी संलग्न मोल्डेड केस स्विच बंद नहीं किया जा सकता है। यह सुनिश्चित करना महत्वपूर्ण है कि सिस्टम वोल्टेज अंडर वोल्टेज रिलीज के रेटेड वोल्टेज से मेल खाता है। ऑपरेटिंग रेंज आमतौर पर रेटेड वोल्टेज के 70% और 35% के बीच होती है। ये उपकरण विभिन्न अनुप्रयोगों के लिए विभिन्न वोल्टेज रेटिंग और आवृत्तियों में भी उपलब्ध हैं।

5) मोटर ऑपरेटर तंत्र

सर्किट ब्रेकरों को स्वचालित और रिमोट से बंद करने और खोलने के लिए मोटर ऑपरेटरों का उपयोग किया जाता है। इसके दो मुख्य प्रकार हैं, मोटर चालित और विद्युतचुंबकीय। मोटर चालित तंत्र का उपयोग आमतौर पर 400A और उससे अधिक के फ्रेम आकार वाले मोल्डेड केस सर्किट ब्रेकर MCCB के लिए किया जाता है, जबकि इलेक्ट्रोमैग्नेटिक ऑपरेटर 225A और उससे कम रेटिंग वाले MCCB के लिए अधिक उपयुक्त होते हैं।
