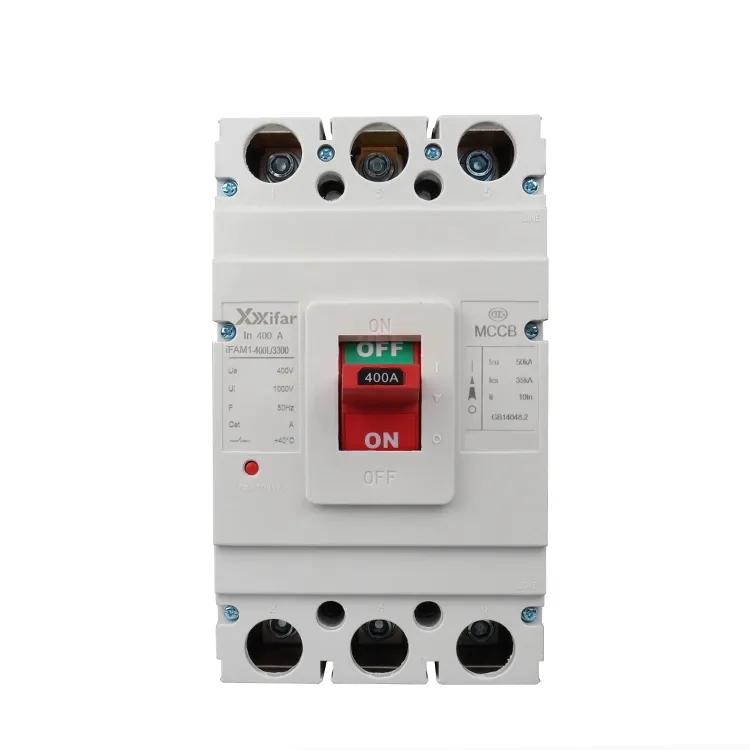

400 amp tpn 2p mccb सर्किट ब्रेकर आमतौर पर कम वोल्टेज वितरण प्रणालियों में उपयोग किए जाने वाले सुरक्षात्मक उपकरण हैं। 400 amp tpn 2p mccb सर्किट ब्रेकर का प्राथमिक कार्य असामान्य धाराओं, जैसे ओवरलोड और शॉर्ट सर्किट का पता लगाना है। वानजाउ XiFa इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित 400 amp tpn 2p mccb सर्किट ब्रेकर उपकरण और कर्मियों दोनों की सुरक्षा के लिए सर्किट को जल्दी से बाधित कर सकता है।
400 amp tpn 2p mccb सर्किट ब्रेकर का संचालन सिद्धांत थर्मल चुंबकीय ट्रिप तंत्र पर आधारित है। अधिभार की स्थिति के तहत, एक थर्मल तत्व एक बाईमेटल पट्टी को गर्म करता है जिससे यह मुड़ जाता है और ट्रिप तंत्र को ट्रिगर करता है। इस बीच, शॉर्ट सर्किट की स्थिति में, 400 amp tpn 2p mccb सर्किट ब्रेकर में चुंबकीय तत्व एक तात्कालिक विद्युत चुम्बकीय बल उत्पन्न करता है जो सीधे ट्रिपिंग सिस्टम को सक्रिय करता है। यह दोहरी सुरक्षा डिज़ाइन 400 amp tpn 2p mccb सर्किट ब्रेकर को औद्योगिक, वाणिज्यिक और आवासीय विद्युत प्रतिष्ठानों में अपरिहार्य बनाता है।
उदाहरण के तौर पर अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन मानकों के अनुरूप एमसीसीबी को लेते हुए, उनके डिजाइन को कड़े विद्युत प्रदर्शन और सुरक्षा आवश्यकताओं को पूरा करना होगा। विशिष्ट इकाइयाँ एकल चरण प्रणालियों में 230 VAC तक के इनपुट वोल्टेज के लिए उपयुक्त होती हैं, जो 400 amp tpn 2p mccb सर्किट ब्रेकर को अधिकांश आवासीय और हल्के औद्योगिक अनुप्रयोगों के लिए बिल्कुल उपयुक्त बनाती हैं। IP20 की सुरक्षा रेटिंग के साथ, 400 amp tpn 2p mccb सर्किट ब्रेकर का मोल्डेड केस एनक्लोजर 12.5 मिमी से बड़ी ठोस वस्तुओं के प्रवेश को प्रभावी ढंग से रोक सकता है, जो शुष्क इनडोर वातावरण के लिए पर्याप्त है। इसके अलावा, 15% के आसपास परिचालन आर्द्रता बनाए रखने से इन्सुलेशन प्रदर्शन को बनाए रखने में मदद मिलती है और लंबे समय तक सेवा जीवन में योगदान मिलता है।
|
रेटेड फ़्रेम करंट |
400 |
|
खम्भों की संख्या |
2 चरण; 2 पोल; 3 चरण + तटस्थ |
|
आवृत्ति |
50 हर्ट्ज़; 60 हर्ट्ज |
|
रेटेड कार्यशील वोल्टेज |
400 वी; 660 वी; 800 वी; 1000 वी |
|
रेटेड इन्सुलेशन वोल्टेज |
800 वी; 1000 वी; 1150 वी; 1500 वी |
|
रेटेड वर्किंग करंट |
225ए; 250ए; 315ए; 350ए; 400ए |
|
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता |
50kA;70kA; 100kA |
|
यांत्रिक सेवा जीवन |
10000 बार |
|
विद्युत सेवा जीवन |
2000 बार |
|
चाप दूरी |
≤100 मिमी |
| उत्पाद मोड | पोल | आयाम | |||||||
| L | एल1 | एल2 | W | W1 | डब्ल्यू 2 | H | एच 1 | ||
| एम1-63एल | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| एम1-63एम | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| एम1-125एल | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| एम1-125एम | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| एम1-250एल | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| एम1-250एम | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| एम1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| एम1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| एम1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| एम1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| एम1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
आमतौर पर, 400 amp tpn 2p mccb सर्किट ब्रेकर की विफलता कई योगदान कारकों का परिणाम है, जिसमें असामान्य विद्युत लोडिंग, खराब कनेक्शन और आंतरिक घटक दोष शामिल हैं। ओवरलोड, शॉर्ट सर्किट या यांत्रिक खराबी जैसी स्थितियों के संदर्भ में सटीक कारण का आकलन किया जाना चाहिए।
1. ओवरलोड और शॉर्ट सर्किट: अत्यधिक लोड के तहत लंबे समय तक संचालन से गर्मी बढ़ती है, जबकि अचानक शॉर्ट सर्किट करंट 400 amp tpn 2p mccb सर्किट ब्रेकर की व्यवधान क्षमता से अधिक हो सकता है, जिसके परिणामस्वरूप क्षति हो सकती है।
2. ख़राब संपर्क: ढीले टर्मिनल, अनुचित कनेक्शन, या अपर्याप्त संपर्क दबाव संपर्क प्रतिरोध को बढ़ाते हैं। यह वर्तमान प्रवाह, संपर्कों या बसबारों के जलने के दौरान स्थानीयकृत अति ताप उत्पन्न कर सकता है।
3. अनुचित कंडक्टर आकार: छोटे आकार के कंडक्टर आवश्यक लोड करंट नहीं ले जा सकते हैं, जिससे ओवरहीटिंग होती है और अंततः ब्रेकर को नुकसान होता है। इसी तरह, अपर्याप्त तार व्यास वाले कॉइल ज़्यादा गरम हो सकते हैं और समय के साथ विफल हो सकते हैं।
1. कॉइल बर्नआउट: 400 amp tpn 2p mccb सर्किट ब्रेकर के बंद होने या ट्रिप होने से कॉइल ज़्यादा गरम हो सकते हैं और अगर आयरन कोर फंस जाता है या सहायक स्विच विफल हो जाते हैं तो जल सकते हैं। यह कॉइल को बहुत लंबे समय तक सक्रिय रखता है।
2. आर्क शमन विफलता: आर्क शूट को नुकसान, जैसे आर्क अवरोधों का गायब होना, उचित आर्क विलुप्त होने को रोक सकता है। यह उच्च तापमान को आंतरिक भागों को नुकसान पहुंचाने की अनुमति देता है।
3. यांत्रिक जैमिंग: ऑपरेटिंग तंत्र में दोष ट्रिपिंग कार्रवाई में देरी कर सकते हैं। यदि व्यवधान समय पर पूरा नहीं किया जाता है, तो चाप बना रह सकता है, जिससे संभावित रूप से टूटना या आग लग सकती है।
1. पर्यावरणीय स्थितियाँ: उच्च आर्द्रता और धूल इन्सुलेशन प्रदर्शन को कम करते हैं और 400 amp tpn 2p mccb सर्किट ब्रेकर में शॉर्ट सर्किट का खतरा बढ़ाते हैं। कुछ मामलों में, प्रवाहकीय संदूषकों का ऊंचा स्तर चरण दर चरण टूट-फूट का कारण बन सकता है।
2. उम्र बढ़ना और टूटना: समय के साथ, इन्सुलेशन सामग्री नमी को अवशोषित कर सकती है और घटक खराब हो सकते हैं। नियमित निरीक्षण और रखरखाव के बिना, ये समस्याएं 400 amp tpn 2p mccb सर्किट ब्रेकर के संचालन में गंभीर विफलताओं का कारण बन सकती हैं।
