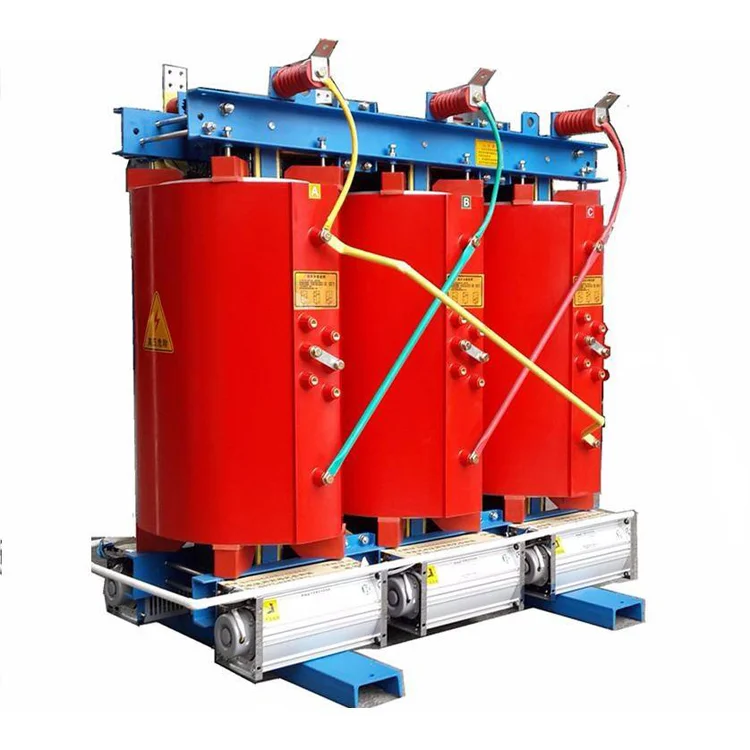

200kva 13.8kv ड्राई टाइप ट्रांसफार्मर एपॉक्सी रेज़िन

वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कं, लिमिटेड, यूकिंग, वानजाउ में स्थित है - चीन में विद्युत उपकरण का प्रसिद्ध गृहनगर। ट्रांसफार्मर और स्विचगियर्स में 20 से अधिक वर्षों के समृद्ध विनिर्माण अनुभव के साथ, हमारी कंपनी ने घरेलू और अंतरराष्ट्रीय स्तर पर एक मजबूत प्रतिष्ठा अर्जित की है। हमारे द्वारा उत्पादित 200kva 13.8kv ड्राई टाइप ट्रांसफार्मर एपॉक्सी रेज़िन विशेष रूप से लोकप्रिय हैं और दुनिया भर के बाजारों में व्यापक रूप से बेचे जाते हैं।
फैक्ट्री छोड़ने से पहले, प्रत्येक 200kva 13.8kv ड्राई टाइप ट्रांसफार्मर एपॉक्सी रेज़िन को कठोर निरीक्षण से गुजरना होगा, जिसमें प्रेरित ओवरवॉल्टेज झेलने वाले परीक्षण और आंशिक डिस्चार्ज माप शामिल है, जो 10 pC से कम होना चाहिए, यह सुनिश्चित करते हुए कि उत्पाद GB T 10228 या IEC 60076 जैसे मानकों का अनुपालन करता है।

जांच भेजें

उत्पाद वर्णन

200kva 13.8kv ड्राई टाइप ट्रांसफार्मर एपॉक्सी रेजिन की उच्च वोल्टेज और कम वोल्टेज वाइंडिंग कास्ट कॉइल निर्माण की हैं, जो मजबूत शॉर्ट सर्किट झेलने की क्षमता, कम रखरखाव आवश्यकताओं, उच्च परिचालन दक्षता, कॉम्पैक्ट आकार और कम शोर जैसे फायदे प्रदान करती हैं। 200kva 13.8kv ड्राई टाइप ट्रांसफार्मर एपॉक्सी रेज़िन आमतौर पर आग और विस्फोट सुरक्षा के लिए उच्च आवश्यकताओं वाले स्थानों में उपयोग किया जाता है।

कॉइल कास्टिंग प्रक्रिया में स्थैतिक मिश्रण, वैक्यूम कास्टिंग और सकारात्मक दबाव तकनीक का उपयोग किया जाता है, जिसके परिणामस्वरूप सकारात्मक दबाव के बिना वैक्यूम कास्टिंग से बेहतर प्रदर्शन होता है।

कोर कैविटी अनुनाद से बचने और शोर को प्रभावी ढंग से कम करने के लिए कोर मॉडल पर सिमुलेशन विश्लेषण किया जाता है। उत्पाद की बिजली झेलने की क्षमता को बढ़ाने के लिए हाई वोल्टेज कॉइल मॉडल पर लाइटनिंग स्ट्राइक सिमुलेशन विश्लेषण किया जाता है। कम आंशिक निर्वहन प्राप्त करने के लिए इंटरलेयर क्षेत्र की ताकत कम हो जाती है।

उच्च वोल्टेज और कम वोल्टेज कास्ट कॉइल्स की राल संरचना पतली, दरार प्रतिरोधी है, और कम तापमान वृद्धि के साथ अच्छा गर्मी अपव्यय प्रदर्शन प्रदान करती है।

उच्च वोल्टेज और कम वोल्टेज कास्ट कॉइल्स क्लास एच इन्सुलेशन सामग्री का उपयोग करते हैं, जो मजबूत अधिभार क्षमता प्रदान करते हैं। प्राकृतिक शीतलन के तहत, 200kva 13.8kv शुष्क प्रकार का ट्रांसफार्मर एपॉक्सी राल 110% लोड पर लगातार काम कर सकता है; फोर्स्ड एयर कूलिंग के तहत, यह 150% लोड पर लगातार काम कर सकता है।

एक व्यापक तापमान पहचान और सुरक्षा प्रणाली सुसज्जित की जा सकती है। बुद्धिमान सिग्नल तापमान नियंत्रण प्रणाली स्वचालित रूप से तीन चरण वाइंडिंग्स में से प्रत्येक के ऑपरेटिंग तापमान का पता लगाती है और प्रदर्शित करती है, शीतलन प्रशंसकों को स्वचालित रूप से शुरू और बंद करती है, और अलार्म और ट्रिप फ़ंक्शन प्रदान करती है।

200kva 13.8kv ड्राई टाइप ट्रांसफार्मर एपॉक्सी रेज़िन में आकर्षक उपस्थिति, कॉम्पैक्ट आकार, छोटे पदचिह्न और कम स्थापना लागत शामिल है।

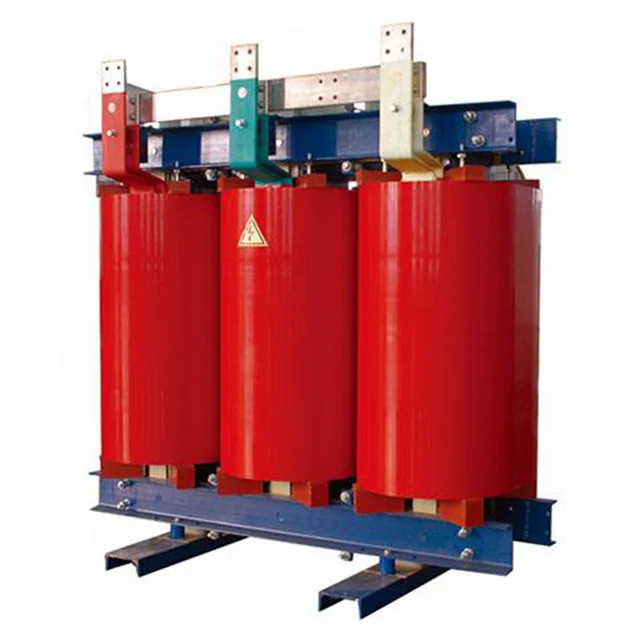

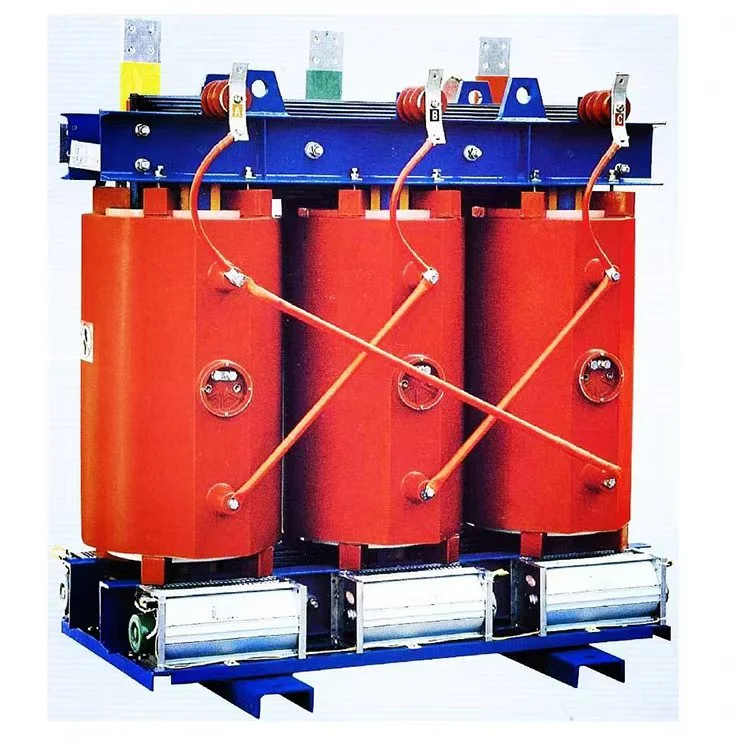

200kva 13 8kv Dry Type Transformer Epoxy Resin

उत्पाद पैरामीटर:

नाम	200kva 13.8kv शुष्क प्रकार ट्रांसफार्मर एपॉक्सी राल
रेटेड क्षमता	200kva
प्राथमिक वोल्टेज	13.8 के.वी
द्वितीयक वोल्टेज	0.4/0.415 केवी
इन्सुलेशन सामग्री	राल छोड़ना
वेक्टर समूह	Dyn11 Yyn0
नो-लोड लॉस (P0)	ग्राहक की आवश्यकता के आधार पर
लोड हानि (पीके) @ 120°C	ग्राहक की आवश्यकता के आधार पर
प्रतिबाधा वोल्टेज (यूके)	6%
इन्सुलेशन वर्ग	कक्षा एफ या एच
ठंडा करने की विधि	ओनाफ ओनाफ
आंशिक निर्वहन	10पीसी से कम

आरएफक्यू

क्या 200kva 13.8kv ड्राई टाइप ट्रांसफार्मर एपॉक्सी रेज़िन को बाहर स्थापित किया जा सकता है? हां, लेकिन उन्हें नमी, धूल और चरम मौसम की स्थिति से बचाने के लिए सुरक्षात्मक बाड़ों, IP54 या उच्चतर की आवश्यकता होती है।

200kva 13.8kv शुष्क प्रकार के ट्रांसफार्मर एपॉक्सी रेज़िन का शोर स्तर क्या है? डिज़ाइन और लोड के आधार पर शोर का स्तर आमतौर पर 50 से 70 डीबी के बीच होता है। शोर कम करने की सुविधाओं के साथ शांत मॉडल उपलब्ध हैं।

क्या ट्रांसफार्मर को विशिष्ट अनुप्रयोगों के लिए अनुकूलित किया जा सकता है? हाँ, निर्माता अनुकूलन विकल्प प्रदान करते हैं जैसे:

विशेष वोल्टेज रेटिंग (जैसे, 20kV से 6.6kV)

उन्नत सुरक्षा (जैसे, सर्ज अरेस्टर, तापमान सेंसर)

संलग्नक सामग्री (स्टेनलेस स्टील, संक्षारण प्रतिरोधी कोटिंग्स)
