रेटेड फ़्रेम करंट |
1600 |
|
खम्भों की संख्या |
3 पोल; 3पी; 3 चरण |
|
रेटेड वर्किंग करंट |
1000ए; 1250ए; 1600ए |
|
आवृत्ति |
60Hz या 50Hz |
|
अंतिम शॉर्ट सर्किट तोड़ने की क्षमता |
50 केए/70 केए |
|
सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता |
35 केए/50 केए |
|
रेटेड कार्यशील वोल्टेज |
400 वी; 690 वी |
|
रेटेड इन्सुलेशन वोल्टेज |
800V; 1000 वी |
|
यांत्रिक सेवा जीवन |
10000 बार |
|
विद्युत सेवा जीवन |
2000 बार |
|
चाप दूरी |
≤100 मिमी |
| उत्पाद मोड | पोल | आयाम | |||||||
| L | एल1 | एल2 | W | W1 | डब्ल्यू 2 | H | एच 1 | ||
| एम1-63एल | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| एम1-63एम | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| एम1-125एल | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| एम1-125एम | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| एम1-250एल | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| एम1-250एम | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| एम1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| एम1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| एम1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| एम1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| एम1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |

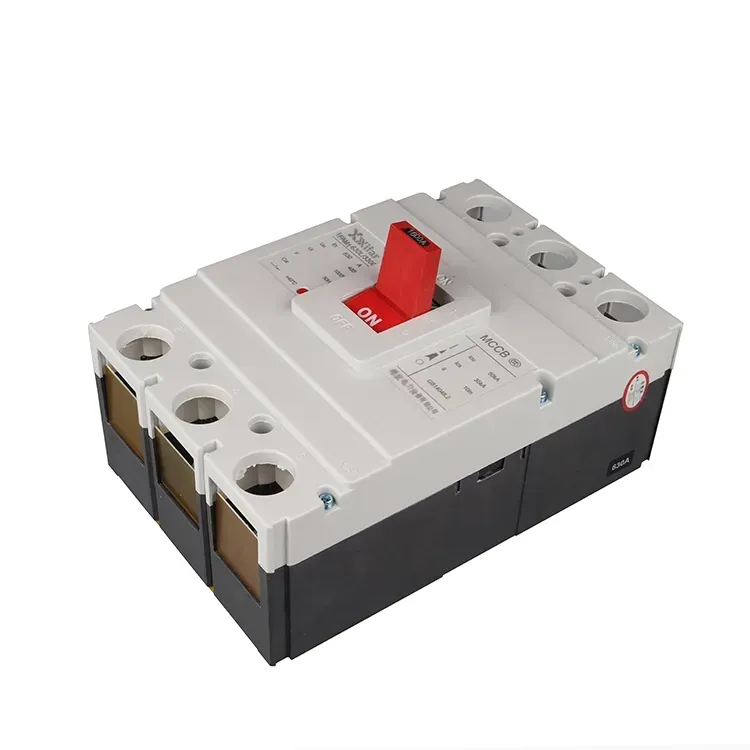

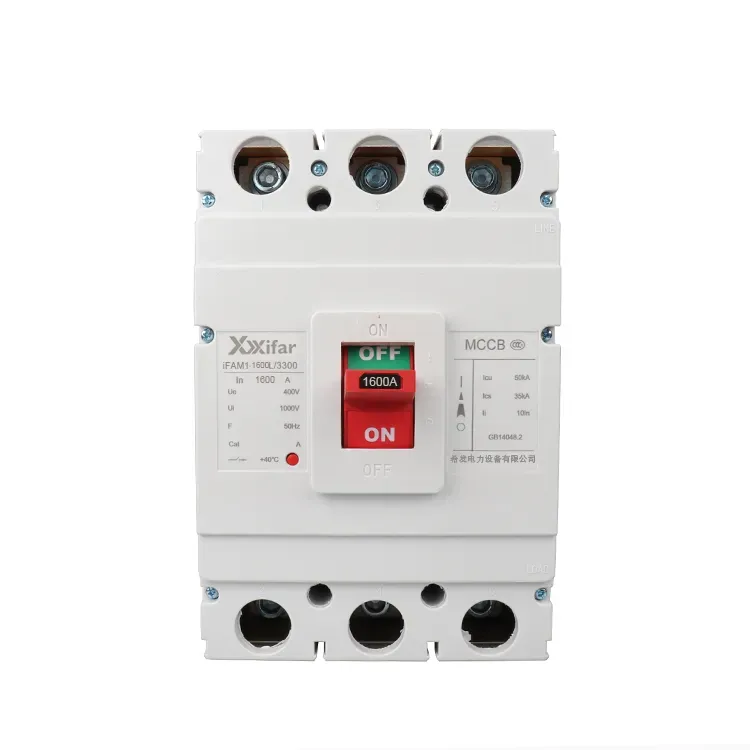

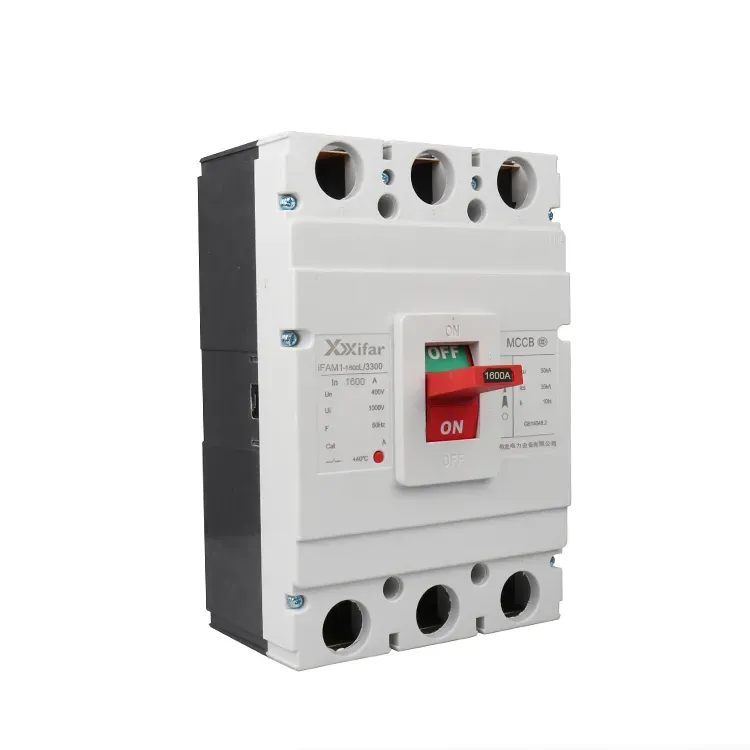

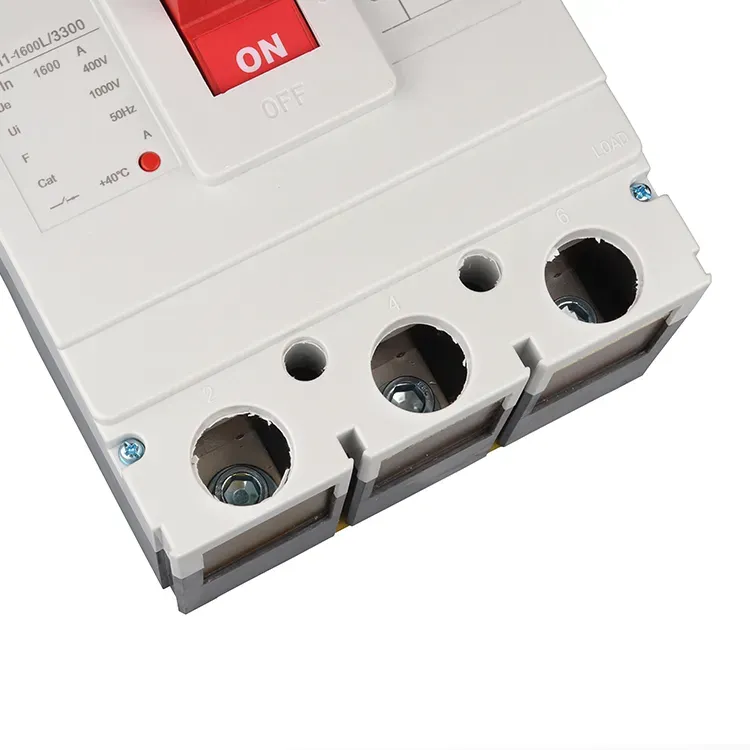

सहायक संपर्कों के साथ 1600 एम्प 3 पोल मोल्डेड केस सर्किट ब्रेकर एमसीसीबी को कम वोल्टेज वितरण प्रणाली में करंट को स्वचालित रूप से बाधित करने के लिए डिज़ाइन किया गया है। जब कोई ओवरलोड या शॉर्ट सर्किट होता है, तो यह ट्रिप हो जाता है और बिजली की आपूर्ति को अलग कर देता है।
सहायक संपर्कों के साथ 1600 amp 3 पोल एमसीसीबी, ग्राउंडेड धातु भागों से लाइव कंडक्टरों को अलग करने के लिए एक मोल्डेड इंसुलेटिंग केस का उपयोग करता है। डिवाइस के अंदर, सुरक्षा मुख्य रूप से थर्मल और चुंबकीय तंत्र के माध्यम से प्राप्त की जाती है। ओवरलोड स्थितियों के तहत, थर्मल यूनिट में एक बायमेटल तत्व गर्म हो जाता है और झुक जाता है क्योंकि करंट रेटेड सीमा से अधिक हो जाता है। यह आंदोलन ट्रिपिंग तंत्र को सक्रिय करता है, जो सहायक संपर्कों के साथ 1600 amp 3 पोल एमसीसीबी के हैंडल को बंद स्थिति में स्विच करने और सर्किट को काटने का कारण बनता है। शॉर्ट सर्किट के लिए, करंट की अचानक वृद्धि सहायक संपर्कों के साथ 1600 एम्प 3 पोल एमसीसीबी के कॉइल में एक मजबूत चुंबकीय क्षेत्र उत्पन्न करती है। जब विद्युत चुम्बकीय बल कोर के स्प्रिंग बल पर हावी हो जाता है, तो गतिशील कोर को अंदर खींच लिया जाता है, जिससे ट्रिप बार चला जाता है और तुरंत ब्रेकर खुल जाता है, जिससे शॉर्ट सर्किट से सुरक्षा मिलती है।
व्यापक अर्थ में, एयर इंसुलेटेड सर्किट ब्रेकर में एयर सर्किट ब्रेकर एसीबी, मोल्डेड केस सर्किट ब्रेकर एमसीसीबी और लघु सर्किट ब्रेकर एमसीबी शामिल हैं। मोल्डेड केस सर्किट ब्रेकर एमसीसीबी आम तौर पर तीन चरण की बिजली के लिए तीन टर्मिनलों से सुसज्जित होते हैं, जिसका कार्यशील वोल्टेज लगभग 380 वी होता है, जो उन्हें औद्योगिक वितरण प्रणालियों और मोटर सुरक्षा के लिए उपयुक्त बनाता है, जिनमें से कार्यशील धारा आवासीय मांग से बड़ी होती है, जैसे सहायक संपर्कों के साथ 1600 एम्प 3 पोल एमसीसीबी। इसके विपरीत, लघु सर्किट ब्रेकर आम तौर पर एकल चरण बिजली के लिए डिज़ाइन किए जाते हैं, जिनमें से कार्यशील वोल्टेज लगभग 220 V होता है और कार्यशील धारा सहायक संपर्कों के साथ 3 पोल मोल्डेड केस सर्किट ब्रेकर एमसीसीबी से अपेक्षाकृत कम होती है। लघु सर्किट ब्रेकर का उपयोग टर्मिनल वितरण प्रणाली के निर्माण में किया जाता है। इस कारण से, मानक 1600 एम्प 3 पोल एमसीसीबी मोल्डेड केस सर्किट ब्रेकर सामान्य आवासीय उपयोग के लिए नहीं हैं।
