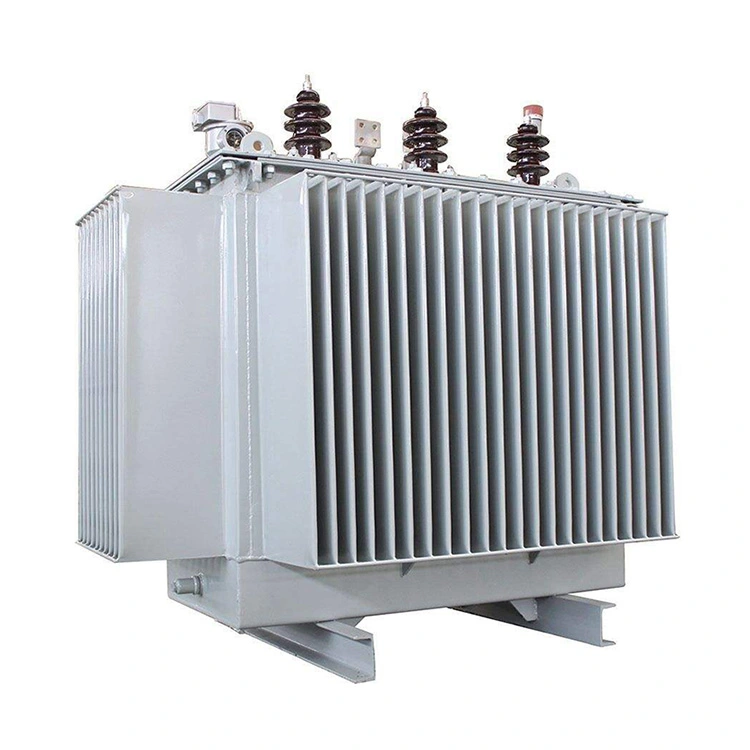

13.8kv से 380v वितरण ट्रांसफार्मर 2500kva औद्योगिक, नई ऊर्जा और वाणिज्यिक परिदृश्यों के लिए एक मुख्य बिजली रूपांतरण उपकरण है, जिसे दो मुख्यधारा विन्यासों में वर्गीकृत किया जा सकता है, जिसमें तेल डूबे हुए प्रकार (S11 श्रृंखला) और शुष्क प्रकार (SCB14 श्रृंखला) शामिल हैं। ये दोनों 2500kVA क्षमता की आवश्यकताओं को पूरा करते हैं, पेशेवर रूप से 13.8kV मध्यम उच्च वोल्टेज से 380V कम वोल्टेज तक तेजी से नीचे जाने के लिए डिज़ाइन किया गया है, जिसका सख्ती से पालन किया जाता है। स्थिर प्रदर्शन, उच्च सुरक्षा और लंबी सेवा जीवन सुनिश्चित करने के लिए अंतरराष्ट्रीय और घरेलू दोनों मानक।
तेल में डूबे प्रकार 13.8kv से 380v वितरण ट्रांसफार्मर 2500kva की कम लागत और मजबूत अधिभार क्षमता है, जो इसे खदानों, बाहरी सबस्टेशनों और बड़े औद्योगिक पार्कों जैसे बाहरी भारी-भार परिदृश्यों के लिए उपयुक्त बनाती है। इसके विपरीत, शुष्क प्रकार 13.8kv से 380v वितरण ट्रांसफार्मर 2500kva अग्निरोधी, विस्फोट-प्रूफ, रखरखाव-मुक्त और ऊर्जा-कुशल है, जो इनडोर और विस्फोट-प्रूफ आवश्यकताओं के लिए उपयुक्त है। ग्राहक वास्तविक स्थापना वातावरण, साइट सुरक्षा नियमों और परियोजना बजट के अनुसार लचीले ढंग से उपयुक्त प्रकार का चयन कर सकते हैं।
| पैरामीटर श्रेणी | मापदण्ड नाम | मानक मान |
|
कोर रेटेड पैरामीटर |
रेटेड क्षमता | 2500kVA(2.5MVA) |
| उच्च वोल्टेज पक्ष (एचवी) | 13.8kV, तीन-चरण,△ कनेक्शन | |
| लो वोल्टेज साइड (एलवी) | 380V(लाइन वोल्टेज)/220V(चरण वोल्टेज), तीन चरण, वाई कनेक्शन | |
| रेटेड आवृत्ति | 50/60हर्ट्ज़ | |
| कनेक्शन समूह | Dyn11/Dyn1 | |
| शॉर्ट-सर्किट प्रतिबाधा | 5%(सामान्य,4%-6%अनुकूलनयोग्य) | |
| परिवर्तक टैप करें | उच्च वोल्टेज±2×2.5%(5 नल, ऑफ-सर्किट) | |
| तेल में डूबे पैरामीटर्स | मॉडल उदाहरण | S11/S13/S22-2500/13.8 |
| ठंडा करने की विधि | ओएनएएन (तेल में डूबा हुआ प्राकृतिक शीतलन)/ओएनएएफ (जबरन वायु शीतलन) | |
| इन्सुलेशन स्तर | बीआईएल 95 केवी (लाइटनिंग इंपल्स)/30 केवी (पावर फ्रीक्वेंसी झेलना) वोल्टेज) |
|
| लाभ | कम लागत, मजबूत अधिभार क्षमता, अच्छा गर्मी लंपटता | |
| शुष्क प्रकार के पैरामीटर | मॉडल उदाहरण | एससीबी14/एससीआर-2500-13.8/0.38 |
| ठंडा करने की विधि | एएन (प्राकृतिक कूलिंग)/एएफ (फोर्स्ड एयर कूलिंग), इन्सुलेशन हीट प्रतिरोध वर्ग एफ(155℃) |
|
| सुरक्षा स्तर | IP00/IP23/IP54 | |
| लाभ | आग और विस्फोट रोधी, रखरखाव-मुक्त, छोटा आकार | |
| हानि और दक्षता(50Hz संदर्भ) |
नो-लोड लॉस (पीओ) | ×2.8-3.5kW |
| लोड हानि(पीके,75℃) | ×16-19 किलोवाट | |
| पूरा नुकसान | ×19-22.5kW |

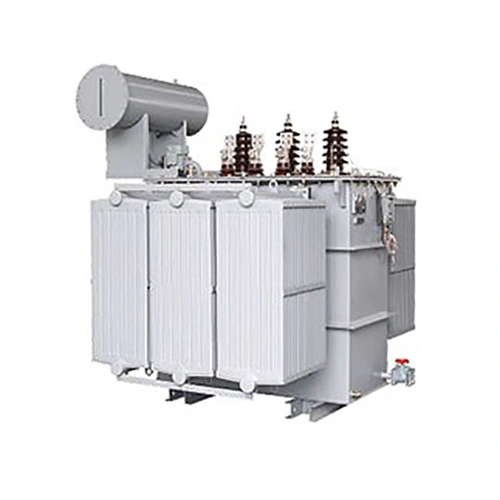

तेल में डूबा हुआ S11 विशेष रूप से बाहरी और खुली हवा में स्थापना के लिए डिज़ाइन किया गया है। मजबूत पर्यावरणीय अनुकूलनशीलता के साथ, यह उच्च तापमान, बारिश, धूल और कठोर जलवायु का सामना कर सकता है। यह एक बड़ी मंजिल की जगह घेरता है और इसके लिए एक अच्छी तरह हवादार स्वतंत्र क्षेत्र की आवश्यकता होती है, जो दूरस्थ औद्योगिक क्षेत्रों, बाहरी सबस्टेशनों, खनन स्थलों और क्षेत्र बिजली वितरण परियोजनाओं के लिए बिल्कुल उपयुक्त है।
ड्राई टाइप SCB14 13.8kv से 380v वितरण ट्रांसफार्मर 2500kva को बिजली वितरण कक्ष, फैक्ट्री भवन, वाणिज्यिक परिसरों और भूमिगत स्थानों जैसे इनडोर इंस्टॉलेशन के लिए प्राथमिकता दी जाती है। इसमें कॉम्पैक्ट आकार और छोटा व्यवसाय है, तरल रिसाव का कोई जोखिम नहीं है, और अलगाव पूल की आवश्यकता नहीं है। यह उच्च-घनत्व वाली शहरी बिजली आपूर्ति और सीमित स्थापना स्थानों के लिए भी लागू है।
तेल में डूबा हुआ S11 ट्रांसफार्मर तेल को शीतलन और इन्सुलेशन माध्यम के रूप में अपनाता है। ज्वलनशील तेल संभावित आग और रिसाव के जोखिम लाता है, इसलिए इसका उपयोग बंद, भीड़-भाड़ वाले या विस्फोट-प्रूफ क्षेत्रों में नहीं किया जा सकता है। स्थापना के दौरान अतिरिक्त आग की रोकथाम और रिसाव-रोधी उपायों की आवश्यकता होती है।
एपॉक्सी रेजिन कास्टिंग संरचना से बना, शुष्क प्रकार SCB14 में अग्निरोधी, ज्वाला मंदक, विस्फोट-प्रूफ और गैर-रिसाव की विशेषताएं हैं। इसमें उच्च इन्सुलेशन सुरक्षा है, दहन का कोई छिपा हुआ खतरा नहीं है, और इनडोर, सार्वजनिक भवनों, रासायनिक संयंत्रों और विस्फोट-प्रूफ कार्यशालाओं के लिए सख्त सुरक्षा मानकों को पूरी तरह से पूरा करता है।
13.8kv से 380v वितरण ट्रांसफार्मर 2500kva तेल डूबे S11 के नियमित रखरखाव की आवश्यकता है, जिसमें तेल की गुणवत्ता, सीलिंग प्रदर्शन, तेल स्तर और आंतरिक उम्र बढ़ने का आवधिक निरीक्षण शामिल है। नियमित पेशेवर निरीक्षण के साथ हर 1-2 साल में तेल फ़िल्टरिंग या प्रतिस्थापन की आवश्यकता होती है, जिससे दीर्घकालिक रखरखाव कार्यभार बढ़ जाता है।
ड्राई टाइप SCB14 लगभग रखरखाव-मुक्त डिज़ाइन है। किसी इंसुलेटिंग तेल की आवश्यकता नहीं है, नियमित आधार पर वाइंडिंग के लिए केवल साधारण धूल की सफाई की आवश्यकता है। इसके लिए किसी जटिल दैनिक निरीक्षण की आवश्यकता नहीं है, यह श्रम और रखरखाव की लागत बचाता है, और अप्राप्य बिजली स्टेशनों के लिए उपयुक्त है।
तेल में डूबे S11 में मजबूत अधिभार क्षमता के साथ, ट्रांसफार्मर तेल को प्रसारित करके बेहतर गर्मी अपव्यय क्षमता होती है। यह दीर्घकालिक भारी-भार संचालन और कम समय के अधिभार प्रभाव को बनाए रख सकता है, जो निरंतर उच्च भार वाली औद्योगिक उत्पादन लाइनों के लिए आदर्श है।
शुष्क प्रकार SCB14 प्राकृतिक वायु शीतलन या मजबूर वायु शीतलन पर निर्भर करता है। अधिभार सीमा तेल में डूबे प्रकार की तुलना में अपेक्षाकृत कम है, और गर्मी अपव्यय प्रभाव इनडोर वेंटिलेशन स्थितियों से आसानी से प्रभावित होता है, जो स्थिर और पारंपरिक लोड संचालन के लिए अधिक उपयुक्त है।
बड़ी क्षमता वाले मॉडलों के लिए तेल में डूबे S11 की खरीद लागत अपेक्षाकृत कम है। लेकिन इसका नो-लोड लॉस और लोड लॉस थोड़ा अधिक है, जिसके परिणामस्वरूप दीर्घकालिक बिजली की खपत अपेक्षाकृत अधिक होती है।
शुष्क प्रकार SCB14 की खरीद लागत तुलनात्मक रूप से अधिक है, लेकिन अनुकूलित कम हानि डिजाइन और उच्च ऊर्जा दक्षता के साथ। यह दैनिक बिजली हानि को कम करता है, दीर्घकालिक संचालन में बिजली खर्च बचाता है, और लंबी अवधि की परियोजनाओं के लिए बेहतर ऊर्जा बचत लाभ लाता है।
13.8kv से 380v वितरण ट्रांसफार्मर 2500kva अंतिम चयन सुझाव:
तेल में डूबा हुआ S11 चुनें: यदि आपका प्रोजेक्ट बाहरी है, सीमित बजट, दीर्घकालिक भारी भार, अप्राप्य खुली साइट और सख्त अग्नि सुरक्षा आवश्यकताओं के साथ।
SCB14 शुष्क प्रकार चुनें: यदि घर के अंदर, घनी भीड़ में, रासायनिक और ज्वलनशील अवसरों में, उच्च सुरक्षा मानकों, कम रखरखाव की मांग और दीर्घकालिक ऊर्जा-बचत आवश्यकताओं के साथ स्थापित किया गया हो।
