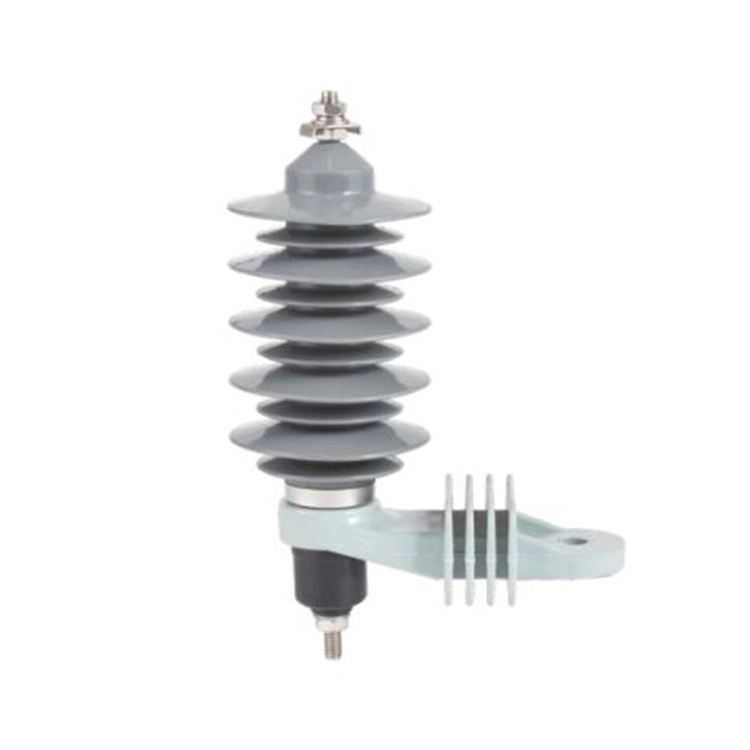

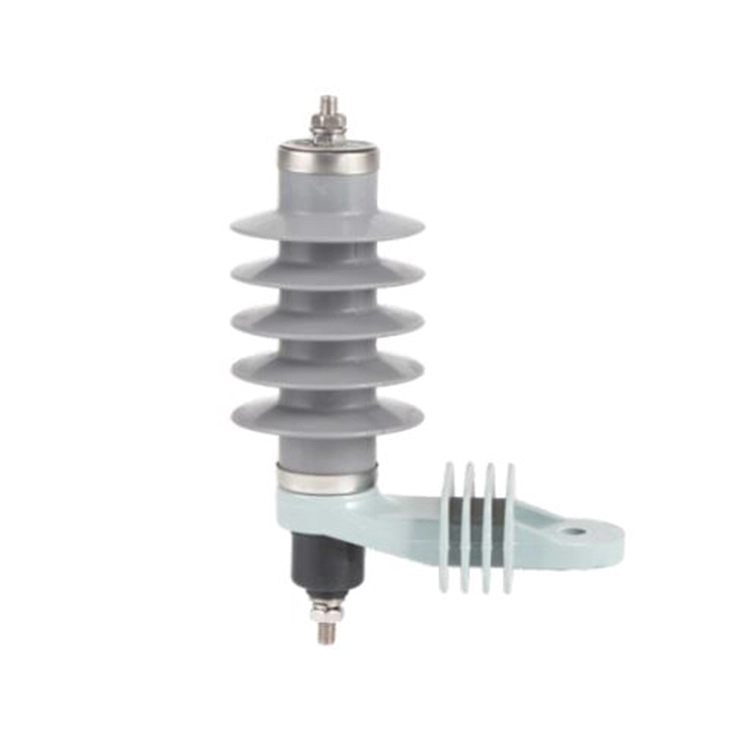

11kv एसी सबस्टेशन लाइटनिंग सर्ज अरेस्टर 1 चरण एक ओवरवॉल्टेज सुरक्षा उपकरण है जो 11kv एसी पावर ग्रिड पर अपनाया जाता है। यह वितरण ट्रांसफार्मर और विद्युत पैनलों के लिए बिजली स्थिरता को बढ़ा सकता है। 11kv एसी सबस्टेशन लाइटनिंग के तीन टुकड़ेवृद्धि रोकनेवालाप्रत्येक तीन चरण पर सुरक्षा लक्ष्य डिवाइस के लिए एक सेट है। 11kV AC सबस्टेशन सिंगल-फेज लाइटनिंग सर्ज प्रोटेक्टर के फायदे इस प्रकार हैं:
1. यह सबस्टेशनों में ट्रांसफार्मर, स्विचगियर और केबलों को बिजली गिरने से होने वाले नुकसान से प्रभावी ढंग से बचा सकता है।
2. उत्कृष्ट नॉनलाइनियर विशेषताओं, तेज़ प्रतिक्रिया समय और कम अवशिष्ट वोल्टेज प्रदान करने के लिए ZnO वैरिस्टर तकनीक को अपनाना।
3. उच्च सुरक्षा कारक के साथ कई बिजली हमलों और झटकों को झेलने में सक्षम।
4. लंबी सेवा जीवन और कम परिचालन लागत।
5. पोर्सिलेन शेल या सिलिकॉन रबर शेल, अच्छी हाइड्रोफोबिसिटी, प्रदूषण प्रतिरोध और यूवी स्थिरता को अपनाएं।
6. व्यापक अनुप्रयोग, वितरण स्टेशनों, कारखानों आदि के लिए उपयुक्त।

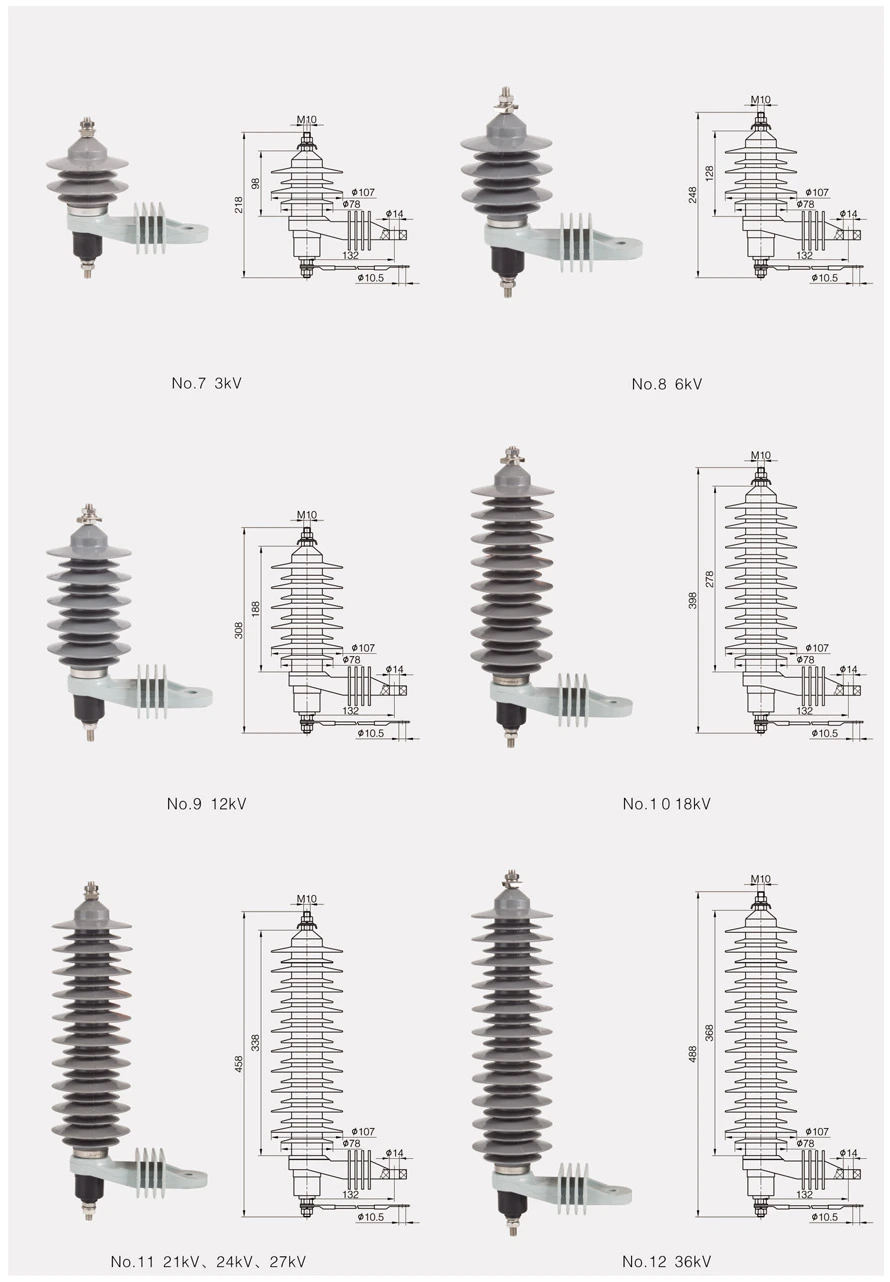

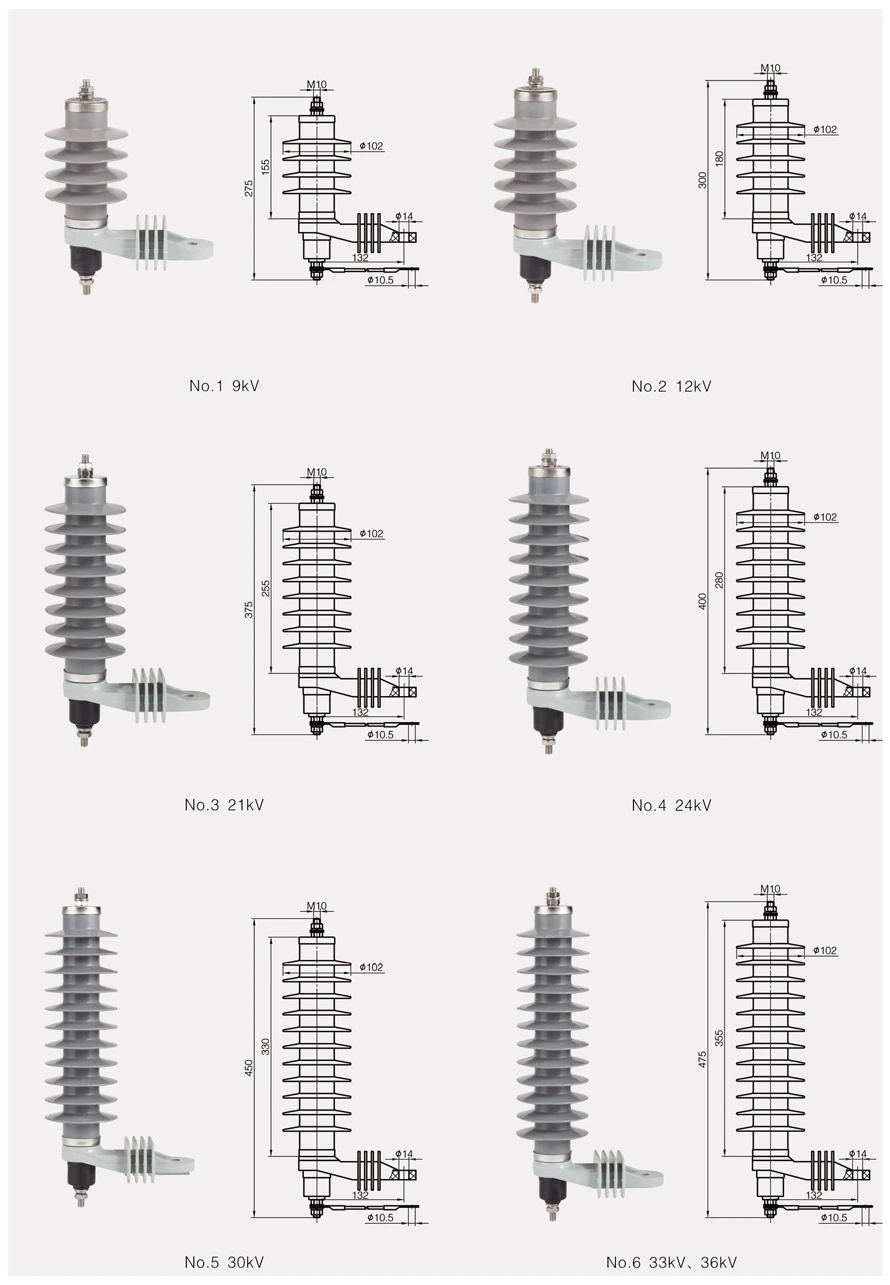

3 से 35 केवी सबस्टेशन प्रकार के सर्ज अरेस्टर के लिए:
|
तरीका |
हम |
उर |
यूसी |
U1mA |
बनाम |
वीएल |
बनाम |
एलडी (2ms) |
कोर्ट (4/10μs) |
|
|
केवी(आर.एम.एस.) |
≮kV |
≯kV |
A |
के.ए |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
|
YH5WZ-26/66 |
20 |
26 |
20.8 |
37 |
76 |
66 |
56 |
150 |
100 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77 |
154 |
134 |
114 |
250 |
100 |
| हम | सिस्टम रेटेड वोल्टेज |
| उर | अरेस्टर का रेटेड वोल्टेज |
| यूसी | सतत संचालन वोल्टेज |
| U1mA | 1 एमए पर डीसी संदर्भ वोल्टेज |
| बनाम | तीव्र धारा आवेग अवशिष्ट वोल्टेज; |
| वीएल | बिजली आवेग अवशिष्ट वोल्टेज |
| बनाम | स्विचिंग आवेग अवशिष्ट वोल्टेज |
| एलडी | लंबी अवधि तक करंट आवेग को झेलना |
| कोर्ट | उच्च धारा आवेग का सामना करना |
प्रश्न: 11kv एसी सबस्टेशन लाइटनिंग सर्ज अरेस्टर 1 चरण की अपेक्षित सेवा जीवन क्या है?
ए: पर्यावरणीय परिस्थितियों और रखरखाव प्रथाओं के आधार पर, 11 केवी एसी सबस्टेशन सिंगल-फेज सर्ज अरेस्टर की जीवन प्रत्याशा 10 से 20 साल के बीच है।
प्रश्न: 11kV AC सबस्टेशन सिंगल फेज़ सर्ज अरेस्टर का निरीक्षण कितनी बार किया जाना चाहिए?
उत्तर: यह अनुशंसा की जाती है कि उनका वर्ष में एक बार निरीक्षण किया जाए, या तटीय क्षेत्रों या अत्यधिक प्रदूषित क्षेत्रों जैसे उच्च जोखिम वाले वातावरण में अधिक बार निरीक्षण किया जाए।
प्रश्न: 11kv एसी सबस्टेशन लाइटनिंग सर्ज अरेस्टर 1 चरण के लिए कौन सी रखरखाव प्रक्रियाओं की आवश्यकता है?
उत्तर: क्षति या संदूषण की जांच के लिए हर 6-12 महीने में एक दृश्य निरीक्षण। ग्राउंड रेजिस्टेंस जांच और सर्ज काउंटर लॉग मॉनिटरिंग। 3. वार्षिक विद्युत परीक्षण और बिजली गिरने के बाद का मूल्यांकन।
