11kv 433v 2500kva Scb10 ड्राई टाइप ट्रांसफार्मर

वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित 11kv 433v 2500kva scb10 ड्राई टाइप ट्रांसफार्मर, फिलर रीइन्फोर्स्ड क्लास F या H एपॉक्सी रेजिन कंपाउंड का उपयोग करता है। वैक्यूम पतली फिल्म डीगैसिंग के माध्यम से, उच्च और निम्न वोल्टेज कॉइल्स को वैक्यूम और दबाव के तहत पतली परत में ढाला जाता है, जिसमें आंतरिक और बाहरी सतहों को फाइबरग्लास के जाल से मजबूत किया जाता है। इस 11kv 433v 2500kva scb10 ड्राई टाइप ट्रांसफार्मर में उच्च यांत्रिक शक्ति, उच्च विद्युत शक्ति और उच्च तापीय सहनशक्ति है। यह शहरी पावर ग्रिड नवीनीकरण के लिए एक उत्कृष्ट उत्पाद है और विशेष रूप से अग्नि सुरक्षा, विस्फोट रोकथाम और नमी प्रतिरोध की आवश्यकता वाले महत्वपूर्ण स्थानों, जैसे ऊंची इमारतों, हवाई अड्डों, बिजली स्टेशनों और वाणिज्यिक केंद्रों के लिए उपयुक्त है।

जांच भेजें

उत्पाद वर्णन

11kv 433v 2500kva scb10 ड्राई टाइप ट्रांसफार्मर दोषों को आंतरिक दोषों और बाहरी दोषों में विभाजित किया जा सकता है। आंतरिक दोष टैंक बाड़े के अंदर होने वाले दोषों को संदर्भित करते हैं, जिसमें वाइंडिंग के चरण से चरण शॉर्ट सर्किट, एकल चरण वाइंडिंग के भीतर इंटर टर्न शॉर्ट सर्किट, वाइंडिंग और कोर के बीच शॉर्ट सर्किट, और वाइंडिंग डिस्कनेक्शन ओपन सर्किट शामिल हैं।

बाहरी दोष 11kv 433v 2500kva scb10 ड्राई टाइप ट्रांसफार्मर के बाहरी बुशिंग/लीड के बीच विभिन्न चरण दर चरण शॉर्ट सर्किट दोष और टैंक बाड़े के माध्यम से बुशिंग इन्सुलेशन के फ्लैशओवर के कारण होने वाले एकल चरण ग्राउंड दोष को संदर्भित करते हैं।

ट्रांसफार्मर की खराबी बहुत हानिकारक हो सकती है। विशेष रूप से एक आंतरिक गलती के दौरान, शॉर्ट सर्किट करंट द्वारा उत्पन्न उच्च तापमान विद्युत चाप न केवल घुमावदार इन्सुलेशन और कोर को जला देगा, बल्कि ट्रांसफार्मर के तेल को थर्मल रूप से विघटित कर देगा, जिससे बड़ी मात्रा में गैस का उत्पादन होगा, जिससे विरूपण हो सकता है या यहां तक कि ट्रांसफार्मर टैंक का विस्फोट भी हो सकता है। इसलिए, खराबी आने पर ट्रांसफार्मर को डिस्कनेक्ट कर देना चाहिए।

ट्रांसफार्मर की असामान्य स्थितियों में मुख्य रूप से ओवरलोड, कम तेल स्तर, बाहरी शॉर्ट सर्किट के कारण होने वाला ओवरकरंट, ऑपरेशन के दौरान अत्यधिक उच्च तेल तापमान, अत्यधिक उच्च घुमावदार तापमान, अत्यधिक ट्रांसफार्मर दबाव और शीतलन प्रणाली विफलताएं शामिल हैं। जब ट्रांसफार्मर असामान्य परिचालन स्थिति में हो, तो एक अलार्म सिग्नल जारी किया जाना चाहिए।

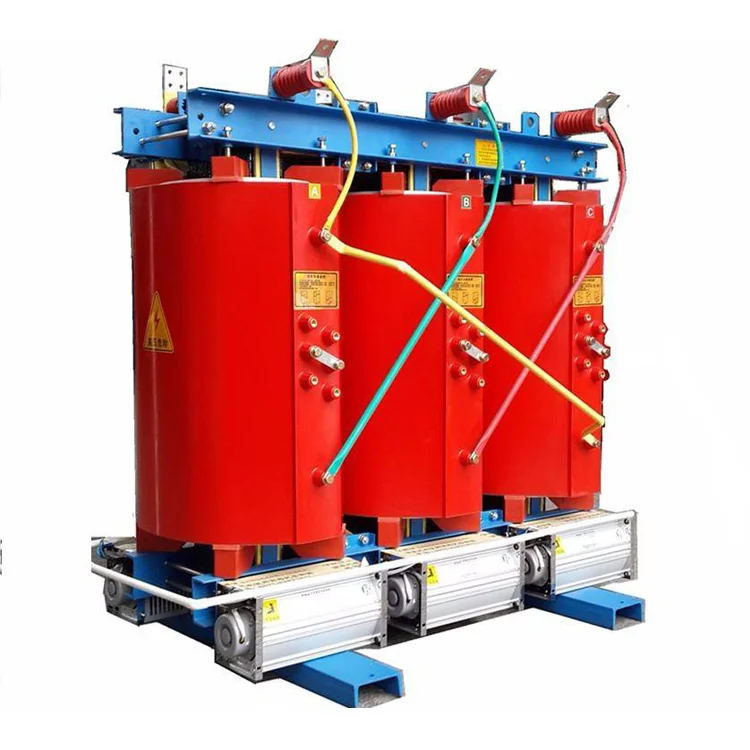

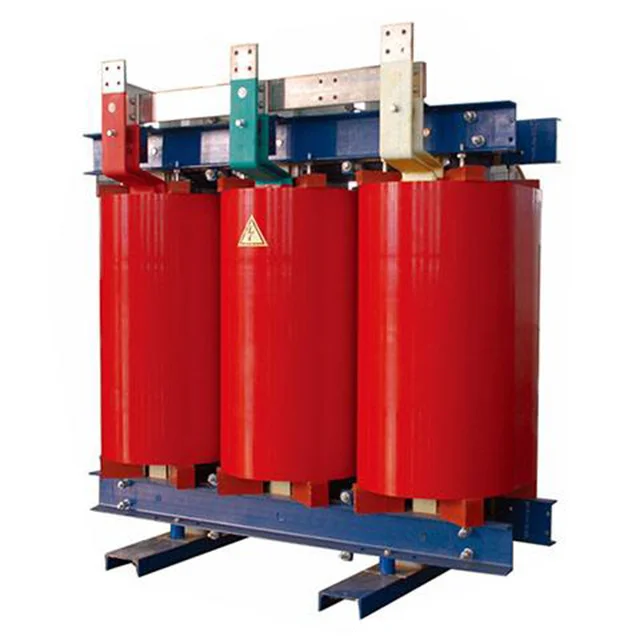

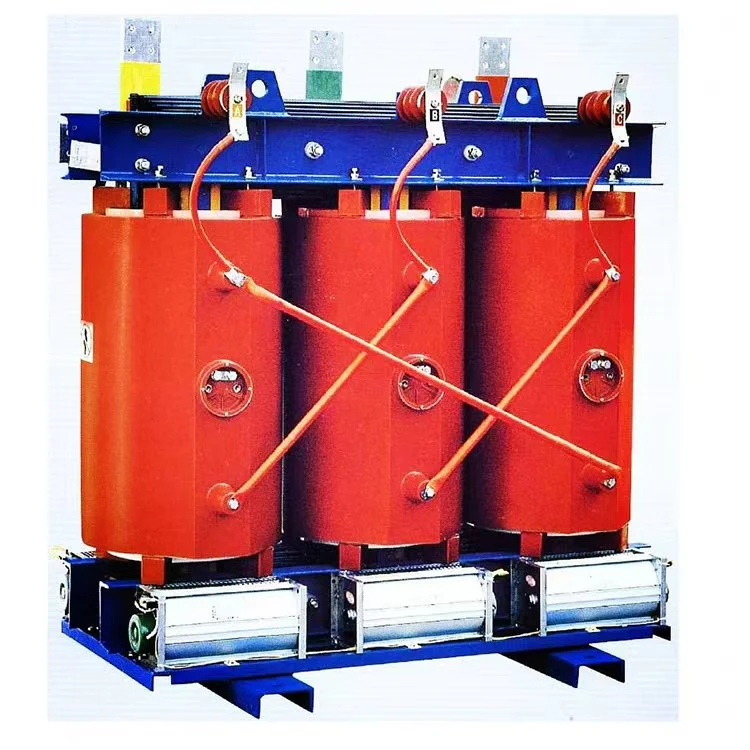

11kv 433v 2500kva Scb10 Dry Type Transformer

उत्पाद पैरामीटर:

नाम	11kv 433v 2500kva scb10 ड्राई टाइप ट्रांसफार्मर
रेटेड क्षमता	2500kva
प्राथमिक वोल्टेज	11 के.वी
द्वितीयक वोल्टेज	0.4 0.415 केवी
इन्सुलेशन सामग्री	राल छोड़ना
वेक्टर समूह	Dyn11 Yyn0
नो लोड लॉस (P0)	3600W±15%
लोड हानि (पीके) @ 120°C	18800W±15%
प्रतिबाधा वोल्टेज (यूके)	8%
इन्सुलेशन वर्ग	कक्षा एफ या एच
ठंडा करने की विधि	ओनाफ ओनाफ
आंशिक निर्वहन	10पीसी से कम
